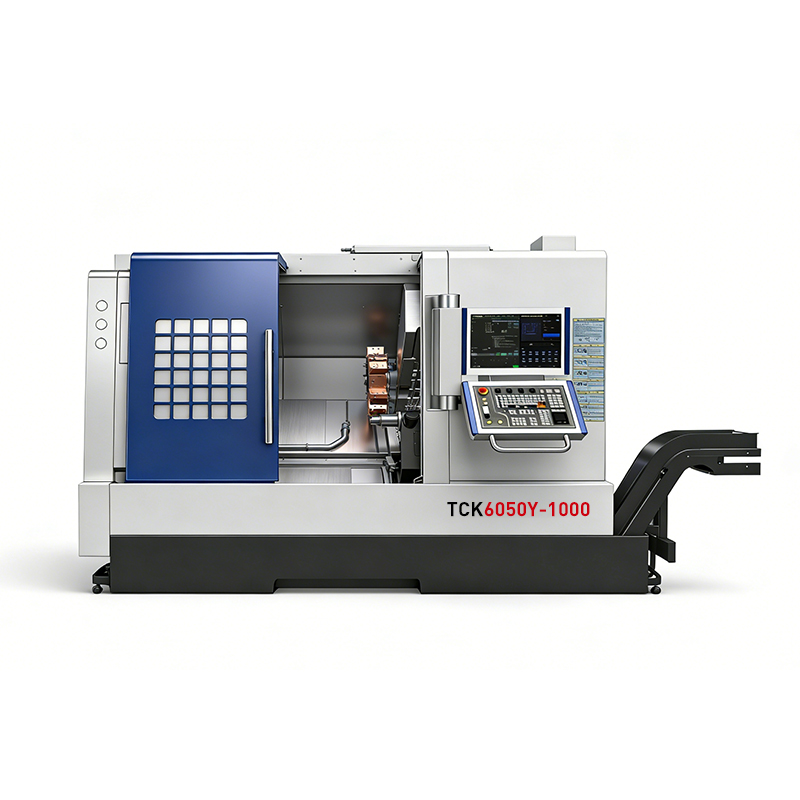

Токарно-фрезерный станок TCK6050Y с осью Y
Токарно-фрезерные станки с ЧПУ / Мощные токарно-фрезерные центры с осью Y
Технические характеристики
Параметры детализации продукта
Ключевые особенности
Приводной инструмент по оси Y в силовой револьверной головке
Ход по оси Y плюс-минус 50 mm в силовой револьверной головке позволяет приводному инструменту работать вне центровой линии, поэтому поперечные отверстия, лыски и пазы обрабатываются без переноса детали на фрезерный станок.
Две длины станины: точение 500 mm и 980 mm

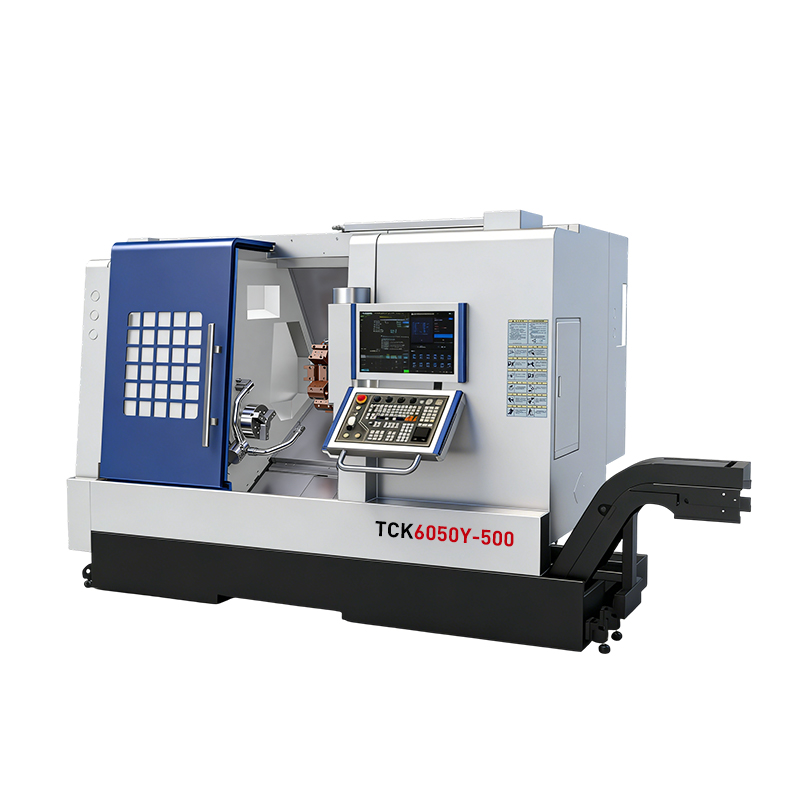

TCK6050Y-500 точит до 500 mm, а TCK6050Y-1500 достигает 980 mm. Оба имеют одинаковый диаметр 560 mm над станиной, максимальный диаметр точения 410 mm и шпиндель A2-6, поэтому удлинение станины не означает переучивание.
Отверстие шпинделя 65 mm, пруток до 50 mm
Носок A2-6 несёт отверстие 65 mm, пропускающее пруток 50 mm. Это охватывает валовые детали, корпуса разъёмов и детали клапанов, которые иначе точили бы за две операции.
Ускоренные перемещения 15 m/min по осям X и Z
Ускоренное перемещение по осям X и Z составляет 15 m/min при ходе 280 mm по X и 630 или 1130 mm по Z. Быстрое позиционирование важно на деталях с множеством коротких элементов.
Основные области применения
Этот станок рассчитан на точёные детали, которым нужны и фрезерные элементы:
- Корпуса гидравлических и пневматических клапанов с поперечно просверленными каналами.
- Валы и соединители с лысками, шпоночными пазами или поперечными отверстиями.
- Автомобильная арматура и мелкие детали трансмиссии.
- Детали приборов, где нужно выдержать соосность между точёными и фрезерованными элементами.
Почему стоит выбрать TCK6050Y?
Используйте TCK6050Y, когда деталь сходит с токарного станка, но всё ещё требует второй операции на фрезерном. Перенос этой работы на револьверную головку с осью Y убирает установку, связанные с ней затраты на приспособление и погрешность соосности, накапливающуюся между двумя станками. Смотрите как обрабатывают корпуса клапанов для примера, или сравните всю линейку токарно-фрезерных станков, если ваши детали крупнее.
Параметры продукции
| Спецификация | TCK6050Y-500 | TCK6050Y-1500 |
| Макс. диаметр обработки над станиной (мм) | 560 | 560 |
| Длина поворота (мм) | 500 | 980 |
| Макс. диаметр поворота (мм) | 410 | 410 |
| Макс. диаметр обработки над суппортом (мм) | 400 | 400 |
| Стандартный диаметр поворота (мм) | 300 | 300 |
| Тип носа / код | A2-6 | A2-6 |
| Диаметр шпинделя (мм) | 65 | 65 |
| Макс. вместимость бара (мм) | 50 | 50 |
| X-осевой быстрый переход (м/мин) | 15 | 15 |
| Ускоренный ход по оси Z (м/мин) | 15 | 15 |
| Ход по оси Y (мм) | ±50 | ±50 |
| Ход по оси X (мм) | 280 | 280 |
| Ход по оси Z (мм) | 630 | 1130 |
| Ход задней бабки (мм) | 450 | 900 |
| Ход пиноли задней бабки (мм) | 100 | 100 |
Ваши опасения
Наше обязательство
01Внесли предоплату, но производство не запустили, срок поставки не установлен.
✓Мы письменно подтверждаем график производства до начала работ и оперативно сообщаем о ходе каждого этапа.
02Заказали оборудование дешевле в другом месте, а ключевые комплектующие подменили.
✓Оригинальные детали, собственное производство, данные проверки отправляем до отгрузки.
03Товар задержали на границе из-за документов, разрешений или экспортного контроля товаров двойного назначения.
✓Собственная таможенная команда, законное оформление товаров двойного назначения — это наша повседневная работа.
04Бронирование отменено, дополнительные сборы в порту назначения, оборудование повредилось или заржавело при транспортировке.
✓Тщательная упаковка и логистика, если возникнут проблемы — мы сообщим вам первыми.
05Станок сломался, невозможно связаться с поставщиком, запчасти ждать месяцами.
✓Ответ в течение 24 часов с прослеживаемой историей, стандартный набор запчастей в комплекте.
06Постоянно подталкивают к решению, но важные вопросы остаются без ответа.
✓Отвечаем на все ваши вопросы, связываемся только на ключевых этапах — без спама и назойливых напоминаний.
07Неясно, за предложением стоит настоящий завод или посредник.
✓Более 1000 сотрудников и завод площадью 220 000 м². Приезжайте на проверку в любое время.
Запросить цену
Нужен станок под вашу производственную задачу? Пришлите чертежи деталей и размер партии — инженеры подберут модель, оснастку и схему закрепления.
Свяжитесь с Handemo CNC: sales1@handemocnc.com или WhatsApp +86 135 6320 3038. Также можно отправить запрос здесь.
Видео
Видео продукции
часто задаваемые вопросы
Часто задаваемые вопросы
Какова минимальная сумма заказа для этой машины?
Мы принимаем заказы от 1 единицы. Каждая машина изготавливается на заказ с полным контролем качества, и время выполнения зависит от модели и требований к настройке. Свяжитесь с нашей командой продаж для текущего времени.
Может ли машина быть настроена для моего приложения?
Да. Handemo предлагает настройку, включая опции шпинделя, системы управления с ЧПУ (Fanuc, Siemens, GSK или другие), интеграцию автоматизации, конфигурации 4-й / 5-й оси, конвейеры чипов и специальную оснастку. Расскажите нам о ваших требованиях к заготовке, и мы предложим лучшую конфигурацию.
Предоставляете ли вы установку и обучение?
Да. Мы обеспечиваем установку и ввод в эксплуатацию на месте, обучение операторов и техническую документацию. Поддержка удаленного видео также доступна для устранения неполадок и оптимизации после доставки.
Какова ваша гарантийная политика?
Стандартная гарантия распространяется на станок в течение 12 месяцев после установки, включая поддержку запасных частей. Расширенные программы гарантийного и профилактического обслуживания доступны по запросу.
Как вы отправляете машину и сколько времени занимает доставка?
Мы экспортируем по всему миру контейнерные или грузовые перевозки с профессиональной упаковкой. Время доставки зависит от страны назначения и заказанной модели. Наша экспортная команда управляет полным логистическим процессом, включая таможенную документацию.
Могу ли я посетить фабрику Handemo перед заказом?
Конечно. Клиенты могут посетить наш завод в Шаньдуне, Китай, для осмотра машины, резки испытаний и личной дискуссии. Мы регулярно принимаем международных клиентов из более чем 150 стран.
