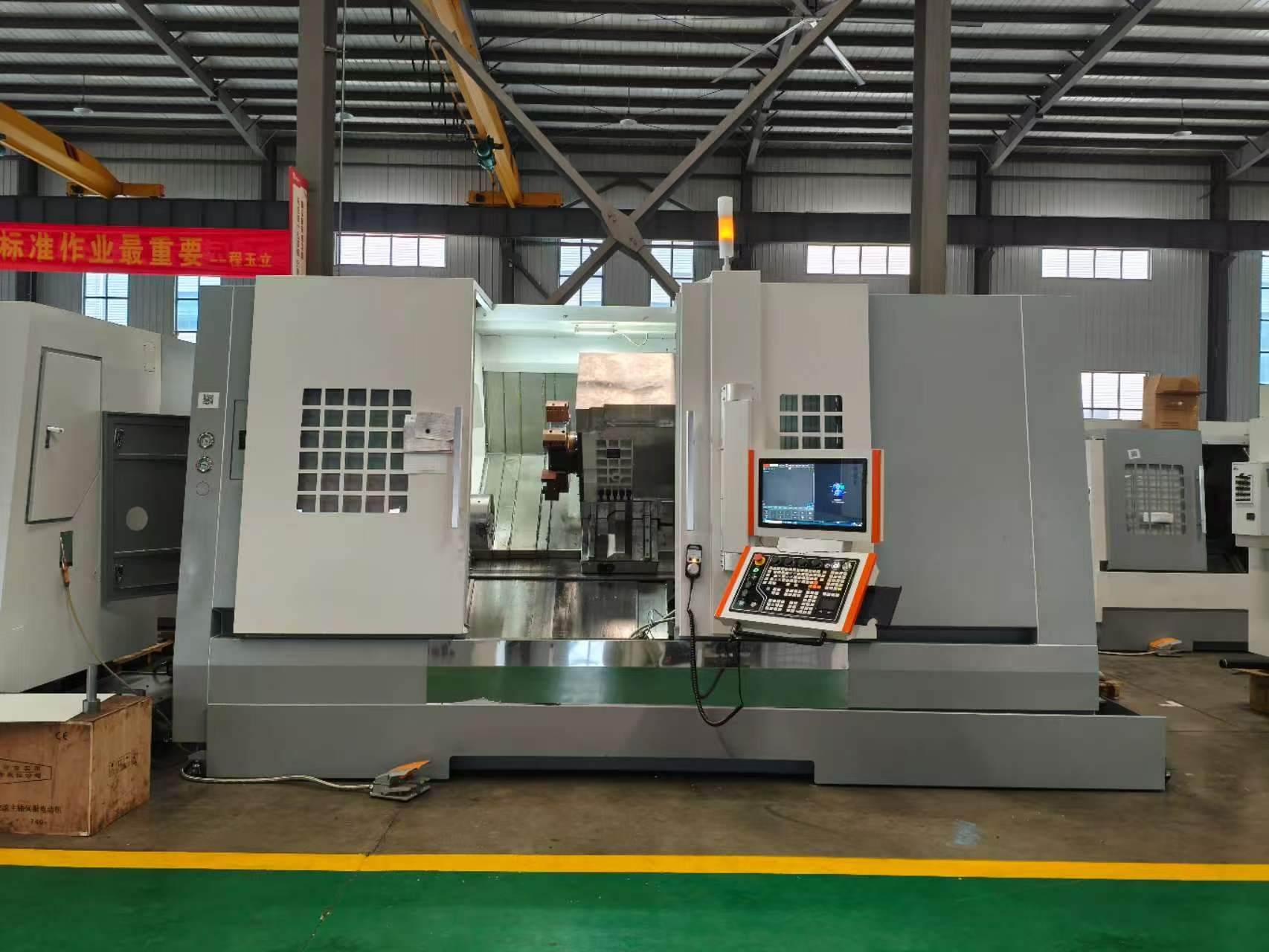

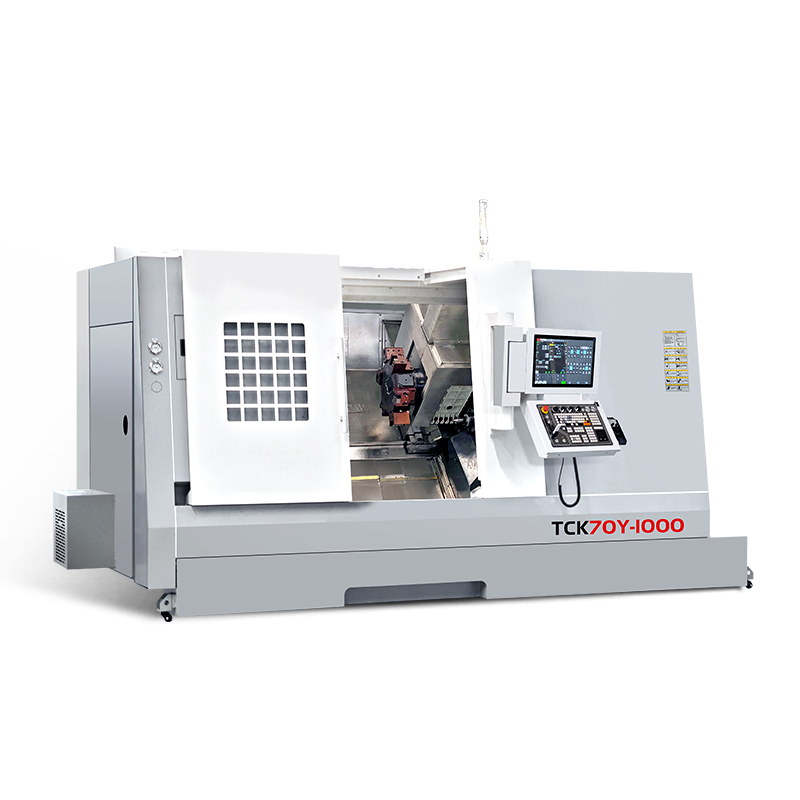

CNC 70Y токарно-фрезерный станок
Токарно-фрезерные станки с ЧПУ / Мощные токарно-фрезерные центры с осью Y
Технические характеристики
Параметры детализации продукта
Ключевые особенности

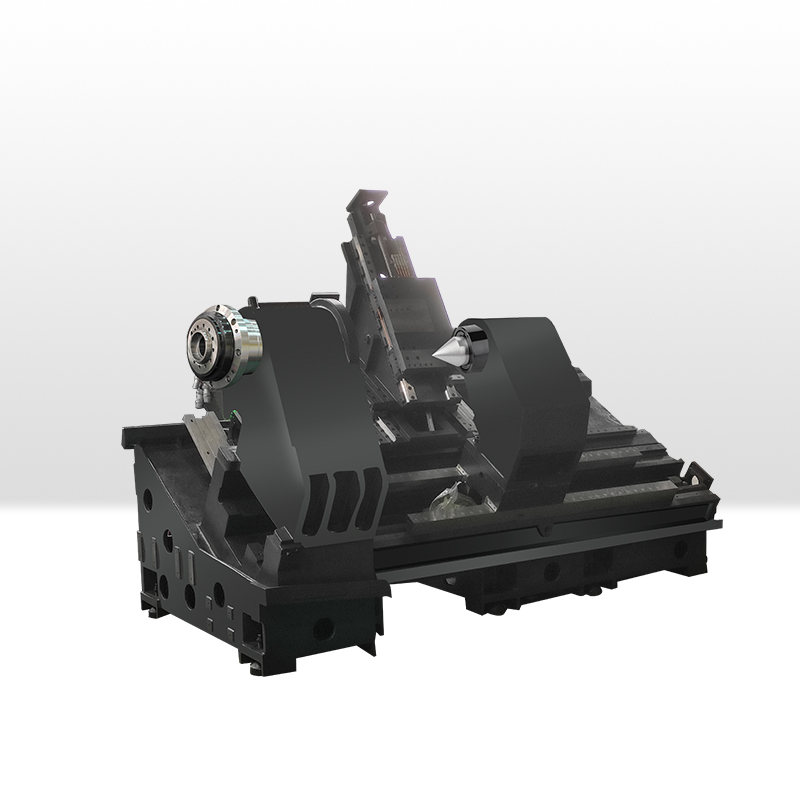

Четыре длины станины от 1000 mm до 3000 mm
Линейка 70Y охватывает максимальную длину резания 1000, 1500, 2000 и 3000 mm, все с одинаковым диаметром 720 mm над станиной и максимальным диаметром резания 480 mm. Одна модель станка масштабируется под деталь, что упрощает обслуживание и обучение операторов.

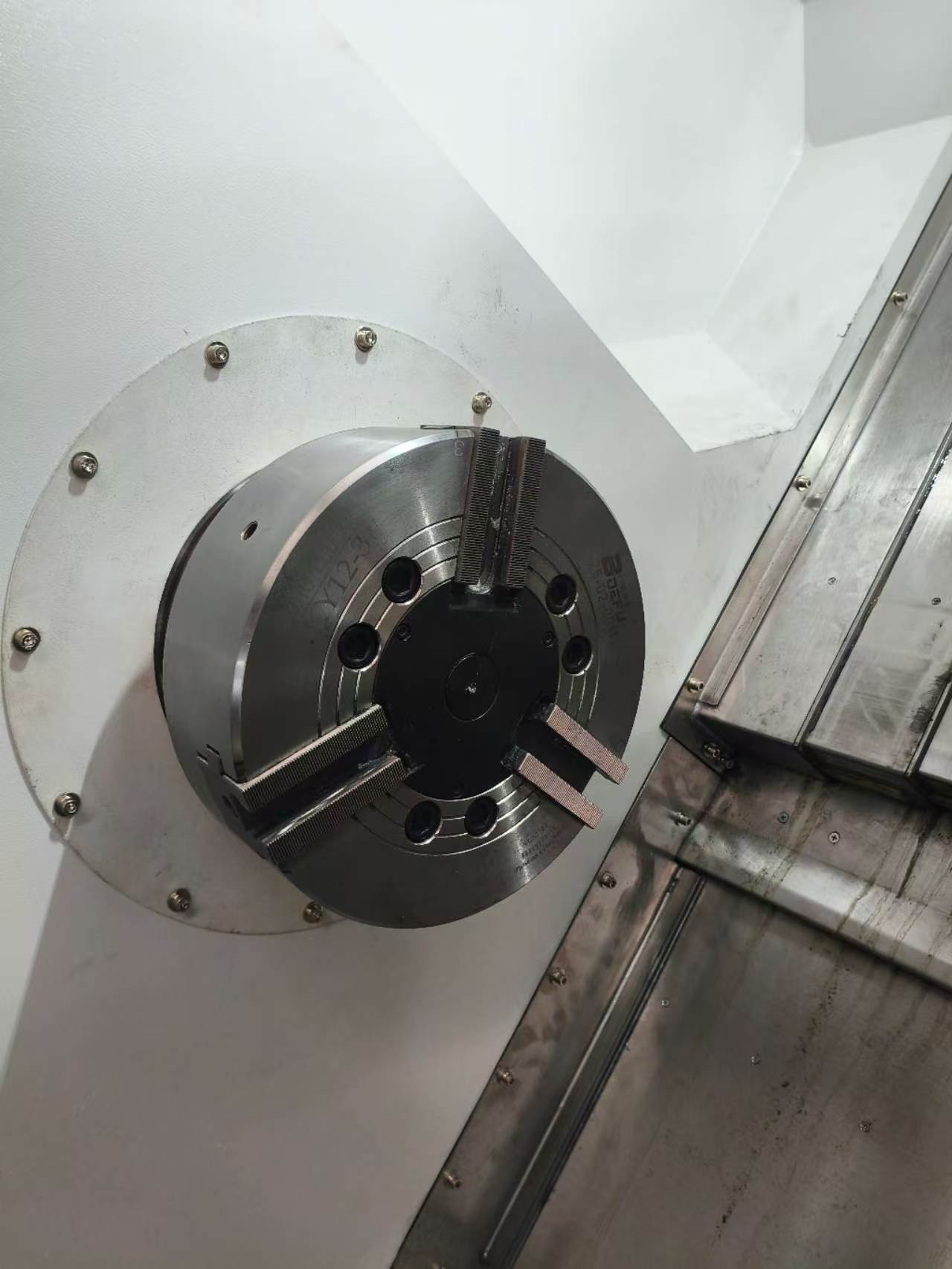

Шпиндель A2-8 с отверстием 85 mm
Отверстие шпинделя 85 mm и носок A2-8 рассчитаны на работу с прутком и валом на скоростях до 3,000 rpm с приводом от шпиндельного двигателя 37 kW.
Ход по оси Y плюс-минус 75 mm
Ось Y перемещается на 75 mm в обе стороны от центра, чего достаточно для поперечных отверстий, лысок и эксцентричных элементов на валах, которым иначе потребовался бы второй станок.

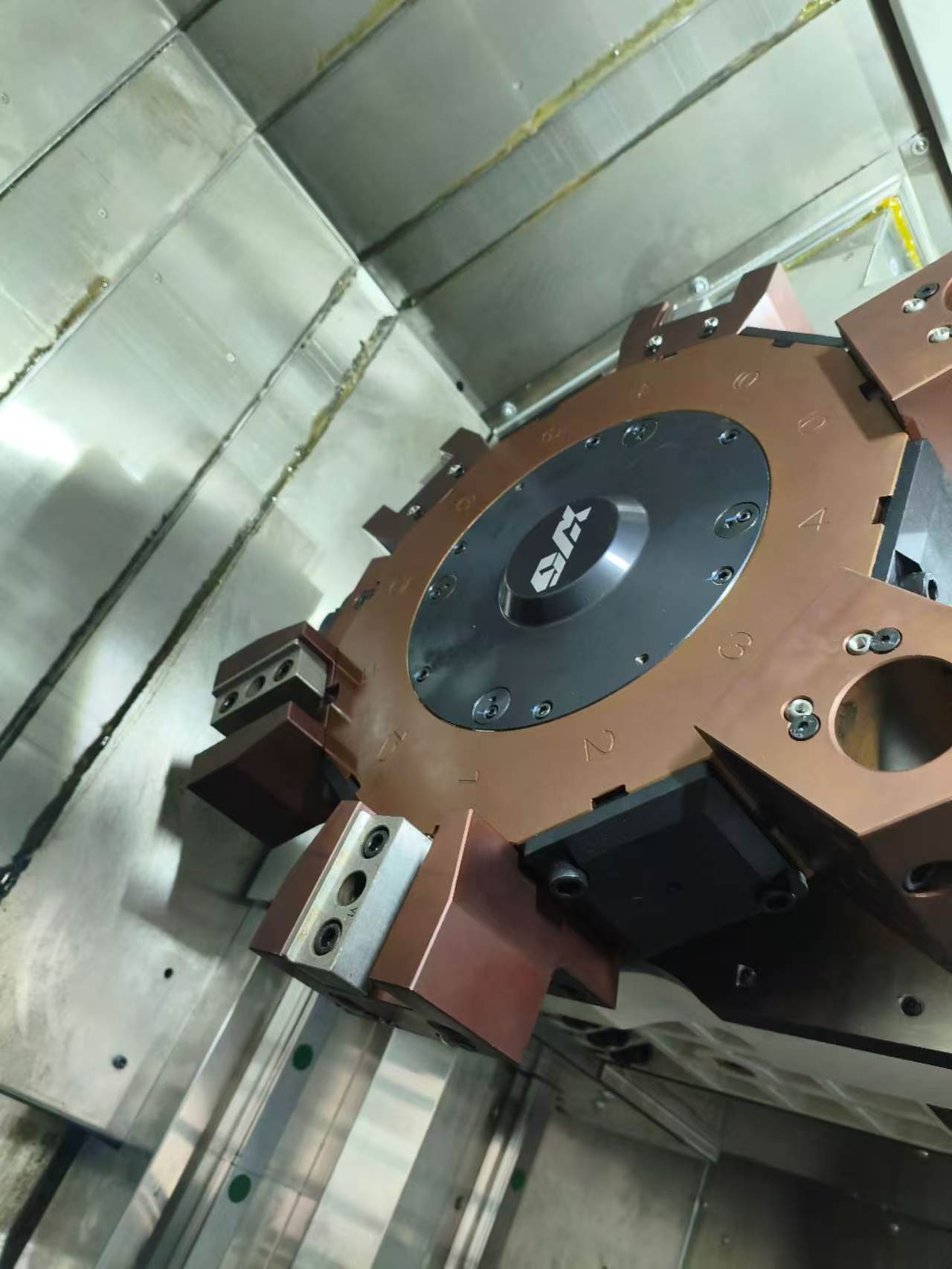

Силовая револьверная головка на 12 позиций
Силовая револьверная головка на 12 позиций несёт приводной инструмент для токарных и фрезерных проходов в одной программе, сокращая время установки на деталях, которые раньше меняли станок в середине маршрута.
Основные области применения
Линейка 70Y работает с длинными валами и точёными деталями с фрезерными элементами:
- Приводные валы, шпиндели и детали осей длиной до 3,000 mm.
- Штоки и поршневые детали гидроцилиндров.
- Валы насосов и двигателей со шпоночными пазами и поперечными отверстиями.
- Ролики и втулки для тяжёлой техники.
Почему стоит выбрать 70Y?
Выбирайте 70Y, когда ваши детали длинные и несут элементы, до которых обычный токарный станок не достаёт. Четыре длины станины позволяют подобрать станок под самую длинную ожидаемую деталь, а не покупать неиспользуемый ход. Начните с модели 1000 mm и увеличивайте станину по мере роста детали. Для более коротких и сложных деталей лучше подходит TCK6050Y, и это сравнение объясняет, когда токарно-фрезерный станок оправдывает свою стоимость.
Параметры продукции

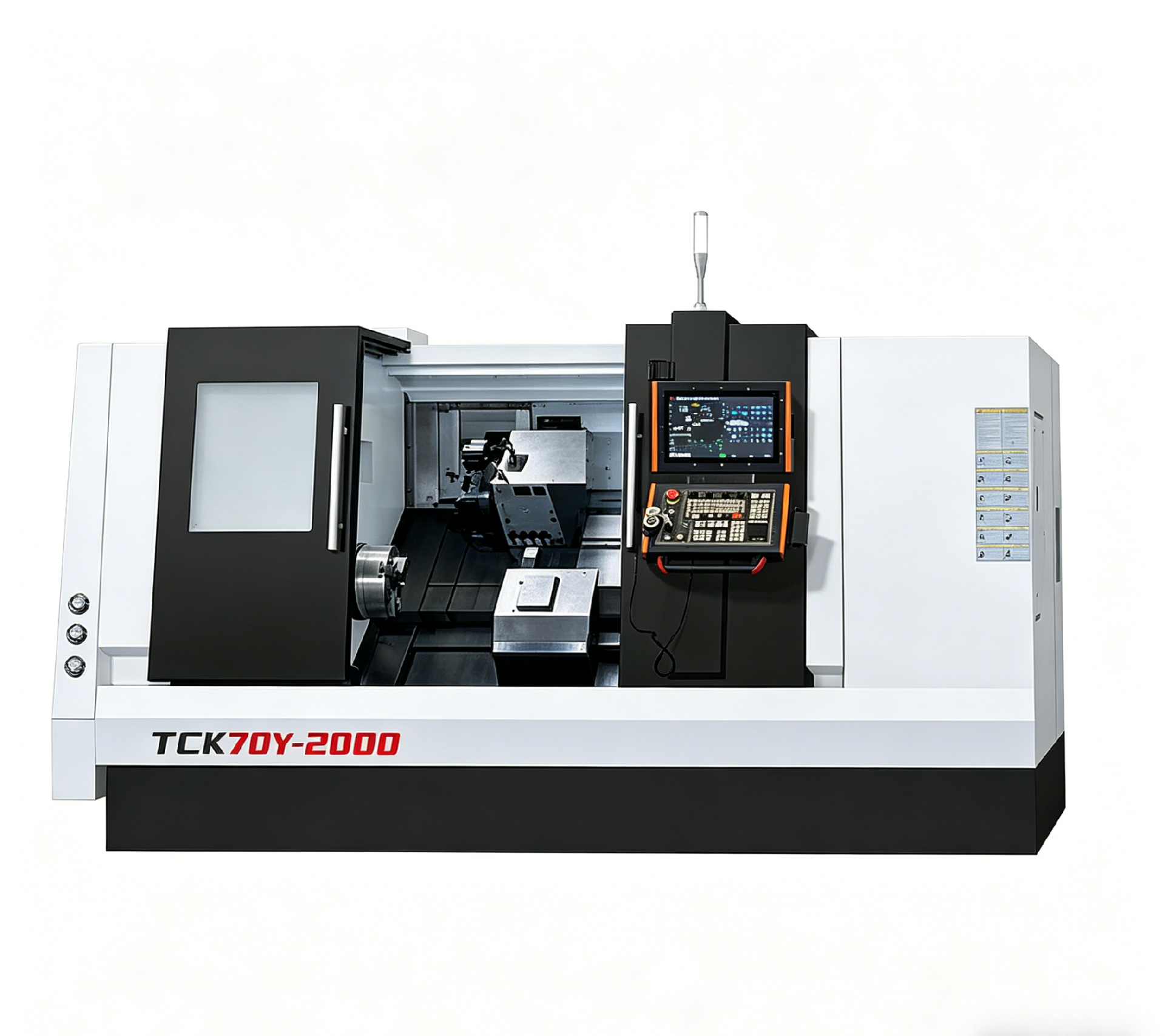

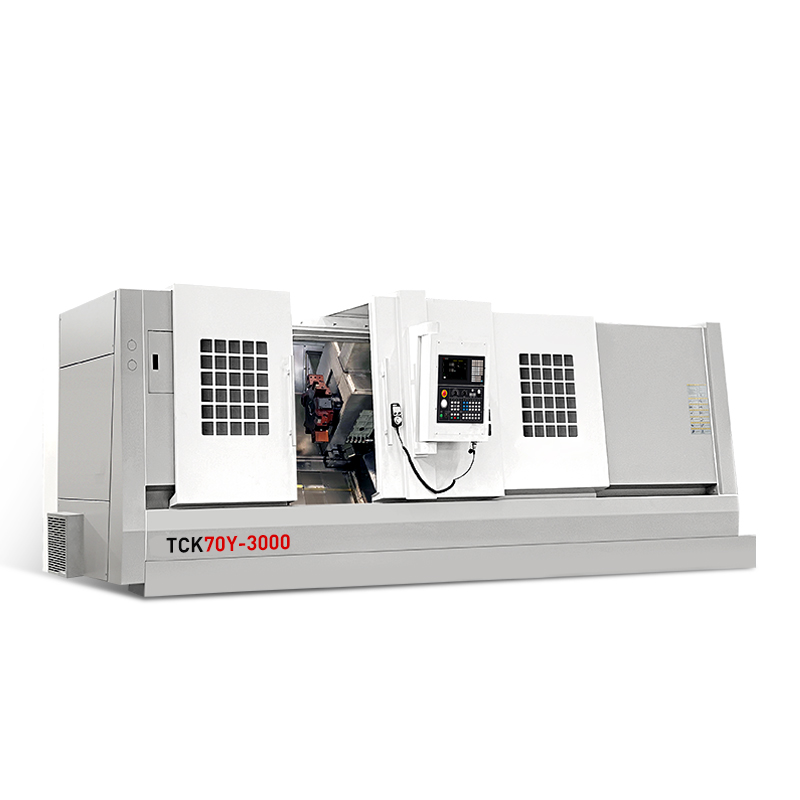

| Спецификация | TCK70Y-1000 | TCK70Y-1500 | TCK70Y-2000 | TCK70Y-3000 |
| Макс. диаметр поворота на кровати (мм) | 720 | 720 | 720 | 720 |
| Длина резания (мм) | 1000 | 1500 | 2000 | 3000 |
| Макс. диаметр резания (мм) | 480 | 480 | 480 | 480 |
| Тип носовой шишки | A2-8 | A2-8 | A2-8 | A2-8 |
| Диаметр отверстия главного вала (мм) | 85 | 85 | 85 | 85 |
| Диапазон скорости вращения (об/мин) | 3000 | 3000 | 3000 | 3000 |
| Мощность шпинделя (KW) | 37 | 37 | 37 | 37 |
| X/Y/Z - скорость быстрого хода (мм) | 12/12/16 | 12/12/16 | 12/12/16 | 12/12/16 |
| Ход по оси X (мм) | 300 | 300 | 300 | 300 |
| Ход по оси Z (мм) | 1020 | 1020 | 2000 | 3000 |
| Ход по оси Y (мм) | ±75 | ±75 | ±75 | ±75 |
| Стандартная форма держателя ножа | 12-позиционная револьверная головка с приводным инструментом | 12-позиционная револьверная головка с приводным инструментом | 12-позиционная револьверная головка с приводным инструментом | 12-позиционная револьверная головка с приводным инструментом |
| Размер машины (мм) | 3950L*2160W*2485H | 4370L*2350W*2235H | 4850L*2030W*2375H | 5850L*2030W*2375H |
| Масса машины (KG) | 8000 | 9500 | 11000 | 12000 |
Ваши опасения
Наше обязательство
01Внесли предоплату, но производство не запустили, срок поставки не установлен.
✓Мы письменно подтверждаем график производства до начала работ и оперативно сообщаем о ходе каждого этапа.
02Заказали оборудование дешевле в другом месте, а ключевые комплектующие подменили.
✓Оригинальные детали, собственное производство, данные проверки отправляем до отгрузки.
03Товар задержали на границе из-за документов, разрешений или экспортного контроля товаров двойного назначения.
✓Собственная таможенная команда, законное оформление товаров двойного назначения — это наша повседневная работа.
04Бронирование отменено, дополнительные сборы в порту назначения, оборудование повредилось или заржавело при транспортировке.
✓Тщательная упаковка и логистика, если возникнут проблемы — мы сообщим вам первыми.
05Станок сломался, невозможно связаться с поставщиком, запчасти ждать месяцами.
✓Ответ в течение 24 часов с прослеживаемой историей, стандартный набор запчастей в комплекте.
06Постоянно подталкивают к решению, но важные вопросы остаются без ответа.
✓Отвечаем на все ваши вопросы, связываемся только на ключевых этапах — без спама и назойливых напоминаний.
07Неясно, за предложением стоит настоящий завод или посредник.
✓Более 1000 сотрудников и завод площадью 220 000 м². Приезжайте на проверку в любое время.
Запросить цену
Нужен станок под вашу производственную задачу? Пришлите чертежи деталей и размер партии — инженеры подберут модель, оснастку и схему закрепления.
Свяжитесь с Handemo CNC: sales1@handemocnc.com или WhatsApp +86 135 6320 3038. Также можно отправить запрос здесь.
часто задаваемые вопросы
Часто задаваемые вопросы
Какова минимальная сумма заказа для этой машины?
Мы принимаем заказы от 1 единицы. Каждая машина изготавливается на заказ с полным контролем качества, и время выполнения зависит от модели и требований к настройке. Свяжитесь с нашей командой продаж для текущего времени.
Может ли машина быть настроена для моего приложения?
Да. Handemo предлагает настройку, включая опции шпинделя, системы управления с ЧПУ (Fanuc, Siemens, GSK или другие), интеграцию автоматизации, конфигурации 4-й / 5-й оси, конвейеры чипов и специальную оснастку. Расскажите нам о ваших требованиях к заготовке, и мы предложим лучшую конфигурацию.
Предоставляете ли вы установку и обучение?
Да. Мы обеспечиваем установку и ввод в эксплуатацию на месте, обучение операторов и техническую документацию. Поддержка удаленного видео также доступна для устранения неполадок и оптимизации после доставки.
Какова ваша гарантийная политика?
Стандартная гарантия распространяется на станок в течение 12 месяцев после установки, включая поддержку запасных частей. Расширенные программы гарантийного и профилактического обслуживания доступны по запросу.
Как вы отправляете машину и сколько времени занимает доставка?
Мы экспортируем по всему миру контейнерные или грузовые перевозки с профессиональной упаковкой. Время доставки зависит от страны назначения и заказанной модели. Наша экспортная команда управляет полным логистическим процессом, включая таможенную документацию.
Могу ли я посетить фабрику Handemo перед заказом?
Конечно. Клиенты могут посетить наш завод в Шаньдуне, Китай, для осмотра машины, резки испытаний и личной дискуссии. Мы регулярно принимаем международных клиентов из более чем 150 стран.
