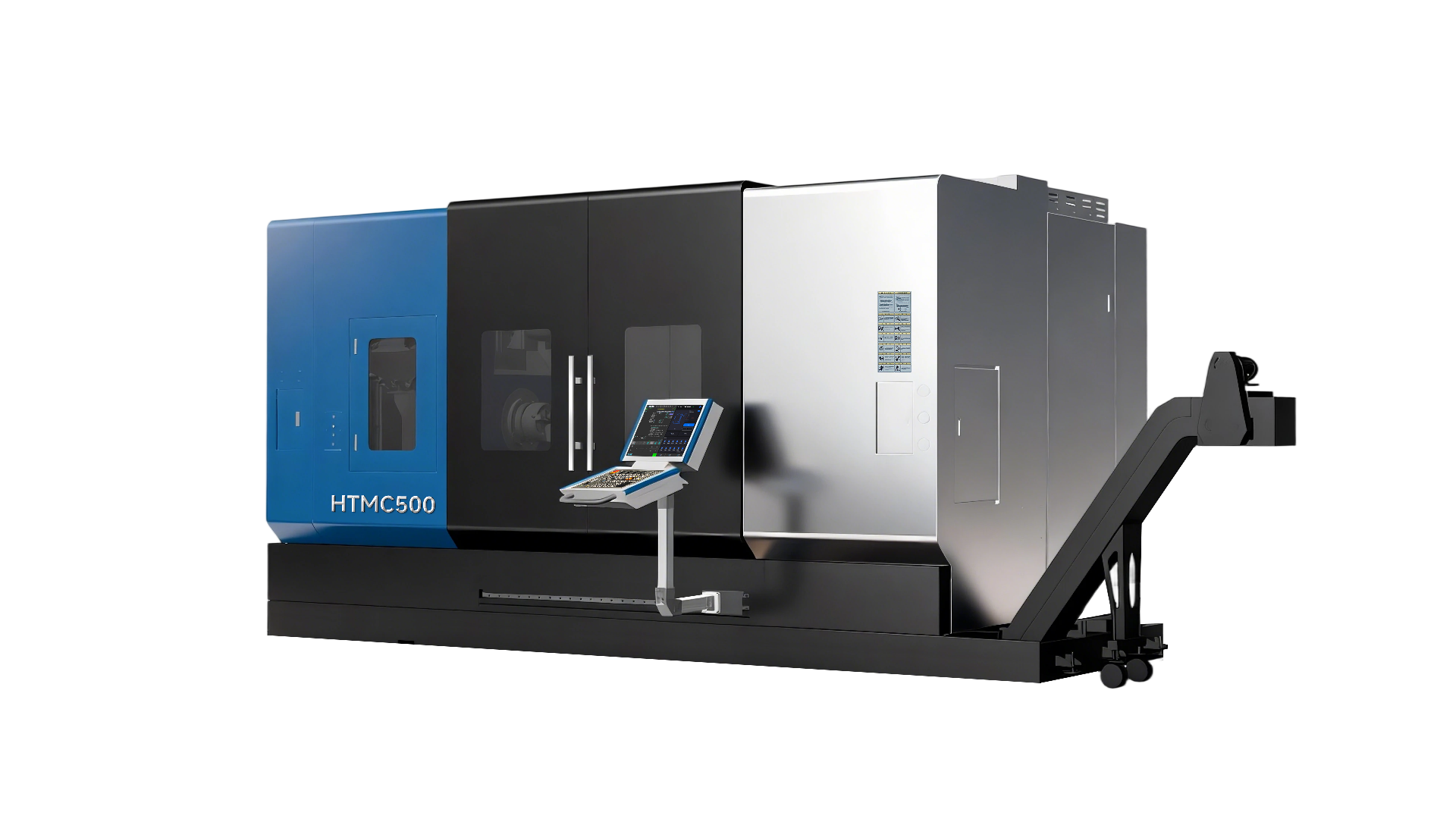

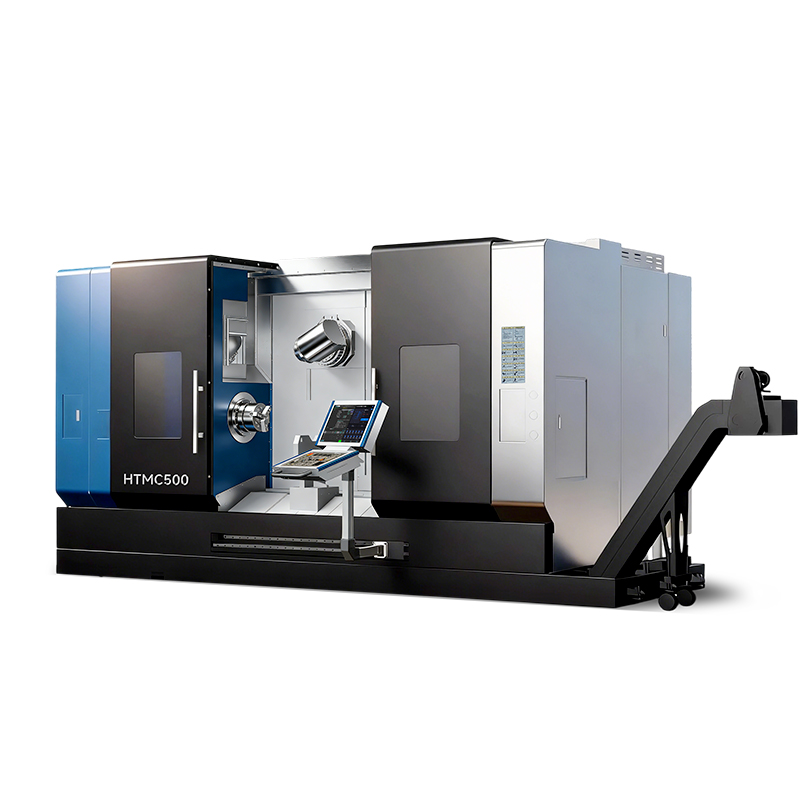

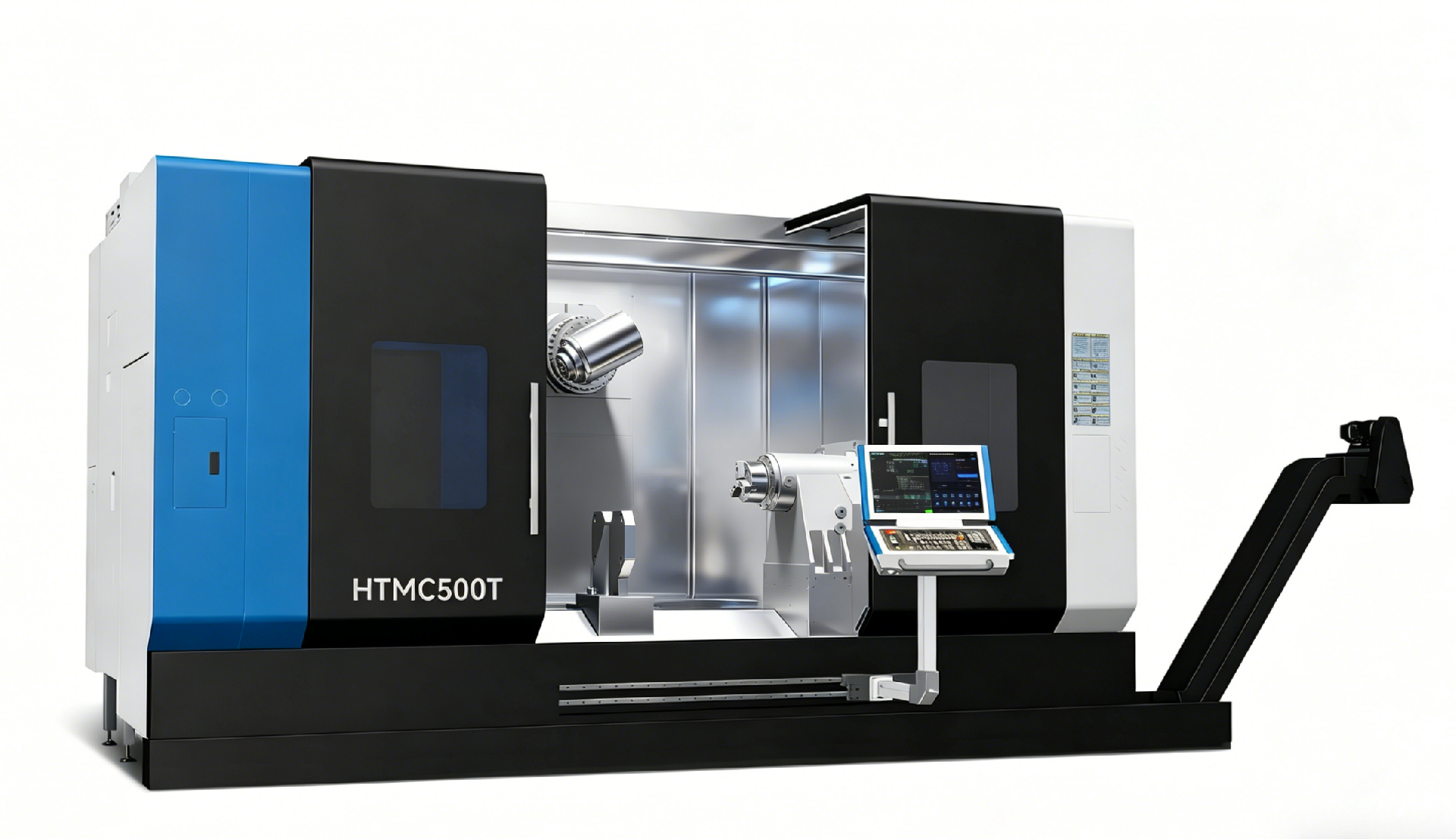

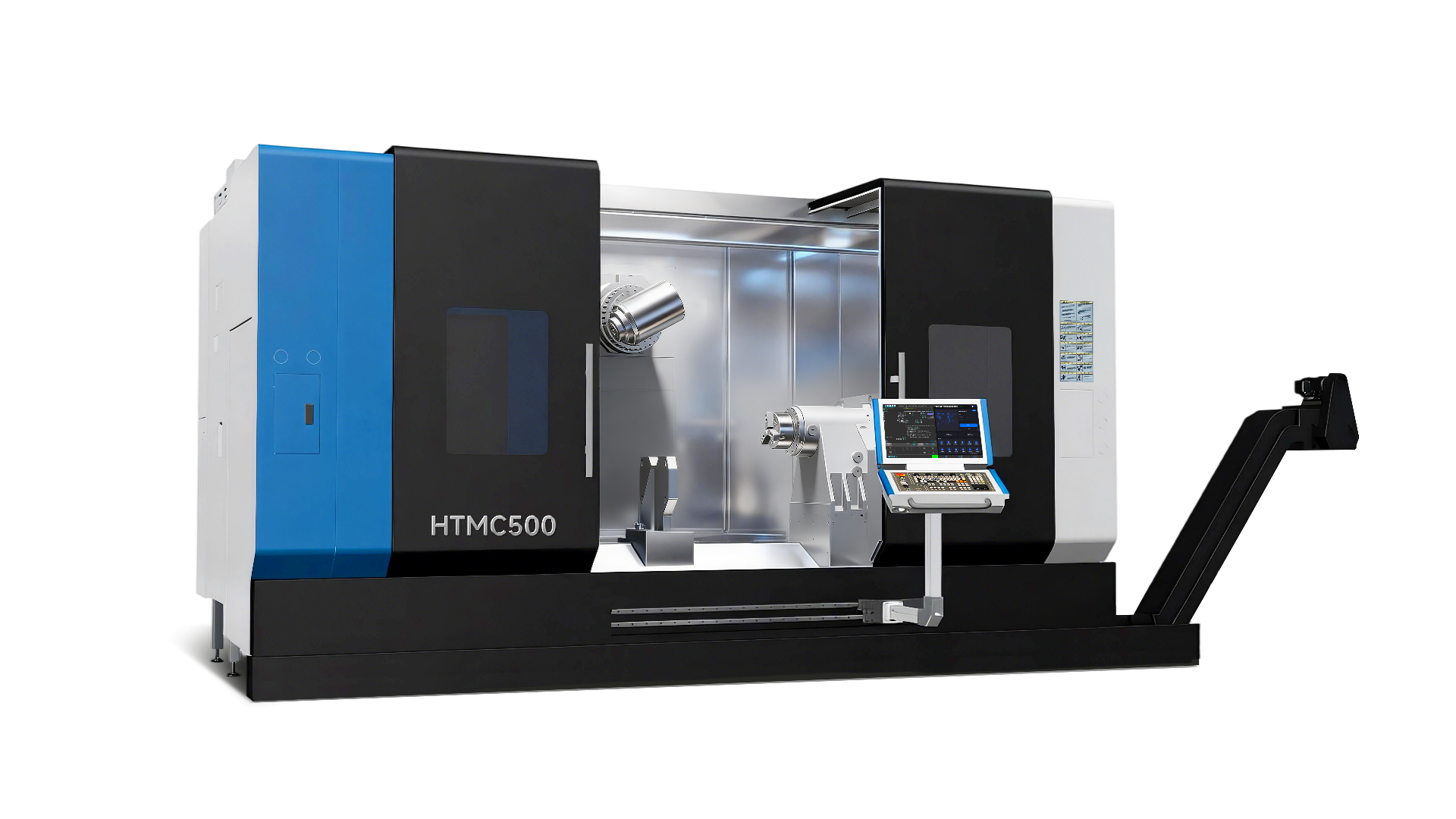

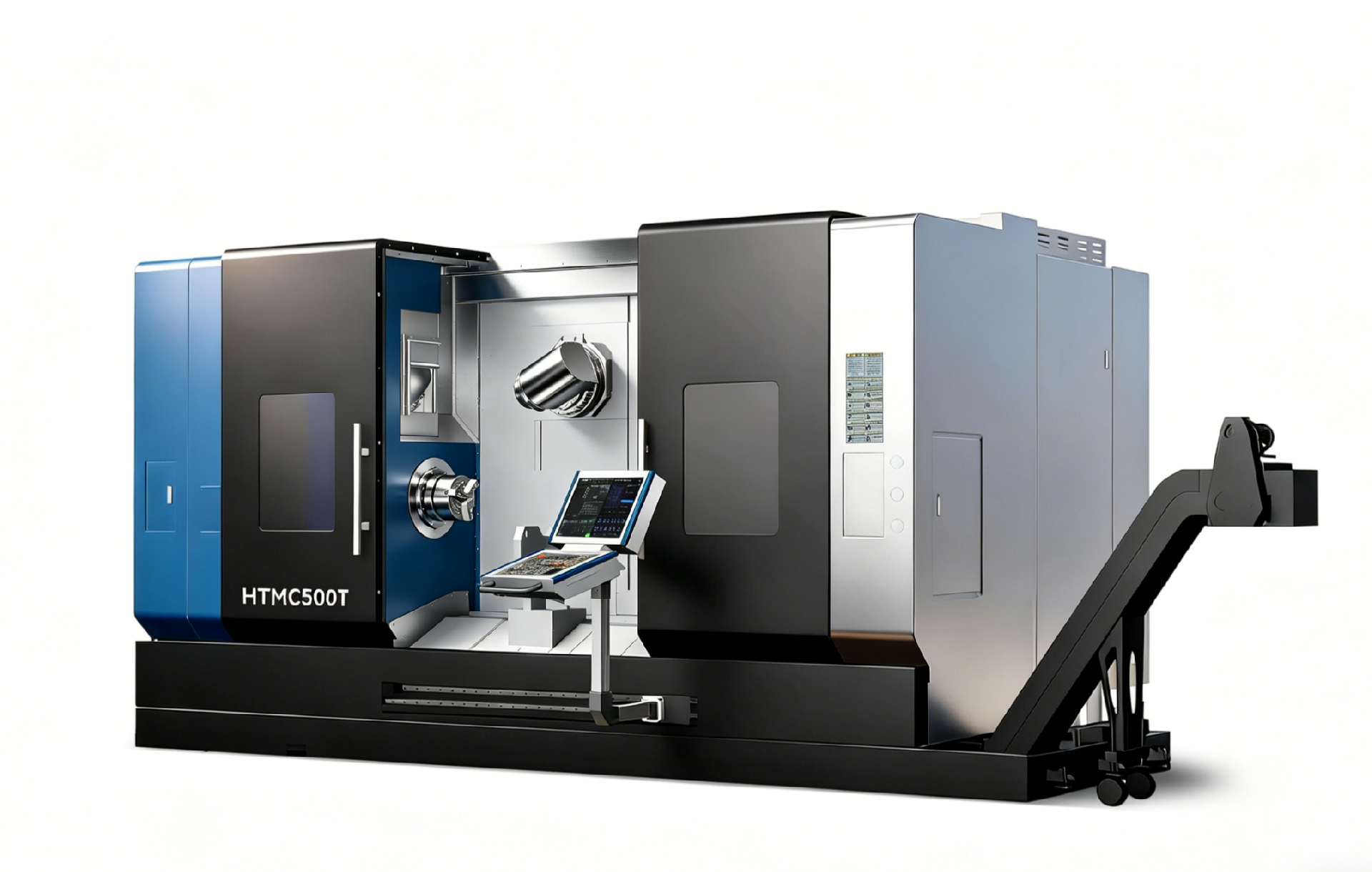

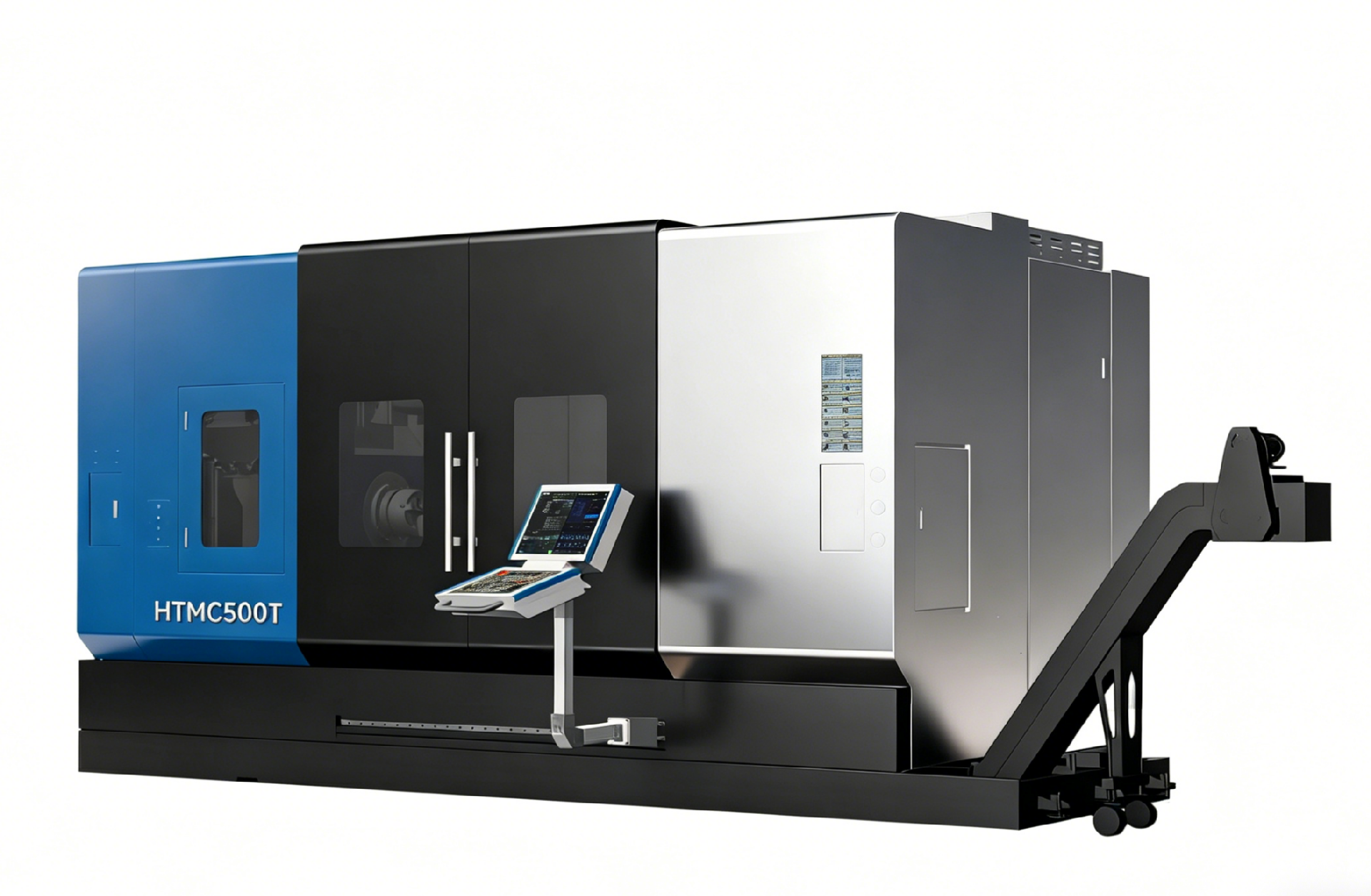

5-осевой токарно-фрезерный центр HTMC500T
Токарно-фрезерные станки с ЧПУ / 5-осевые токарно-фрезерные станки с ЧПУ
Технические характеристики
Параметры детализации продукта
Ключевые особенности
Ход по оси Y плюс-минус 125 mm
Ход плюс-минус 125 mm по оси Y у приводного инструмента достигает элементов далеко от оси шпинделя, что и позволяет получать поперечные отверстия и фрезерованные лыски за одну установку.
Ход 700 mm по X и 1400 mm по Z
Ход 700 mm по X и 1400 mm по Z сочетаются с длиной точения 1250 mm и максимальным диаметром точения 500 mm, охватывая длинные детали с распределёнными элементами.
Отверстие шпинделя 86 mm, пруток 75 mm
Шпиндель A2-8 с отверстием 86 mm пропускает пруток 75 mm. Это подходит и для подачи прутка, и для работы в патроне без смены станка.
Диаметр 700 mm над станиной и салазками
Диаметр над станиной и над поперечными салазками оба по 700 mm, поэтому зазор остаётся комфортным для деталей большого диаметра.
Основные области применения
HTMC500T обрабатывает сложные детали, где фрезерование и точение должны совпадать:
- Корпуса клапанов и гидравлические коллекторы с несколькими сторонами.
- Автомобильные и грузовые компоненты с внеосевыми элементами.
- Корпуса насосов и детали двигателей, требующие отверстий и фрезерованных поверхностей.
- Соединители и переходники из нержавеющей стали.
Почему стоит выбрать HTMC500T?
HTMC500T стоит ниже HTMC800S в линейке 5-осевых токарно-фрезерных станков: тот же ход плюс-минус 125 mm по оси Y и та же идея обработки сложных деталей за одну установку, но с немного меньшими ходами по X и Z. Если ваши детали выходят за 700 mm по X или 1250 mm длины точения, более крупный станок оправдывает свою цену.
Параметры продукции
| Спецификация | HTMC500T |
| Макс. диаметр обработки над станиной (мм) | 700 |
| Длина поворота (мм) | 1250 |
| Макс. диаметр поворота (мм) | 500 |
| Макс. диаметр обработки над суппортом (мм) | 700 |
| Тип носа / код | A2-8 |
| Диаметр шпинделя (мм) | 86 |
| Макс. вместимость бара (мм) | 75 |
| X-осевой быстрый переход (м/мин) | 12 |
| Ускоренный ход по оси Z (м/мин) | 12 |
| Ускоренный ход по оси Y (м/мин) | 12 |
| Ход по оси Y (мм) | ±125 |
| Ход по оси X (мм) | 700 |
| Ход по оси Z (мм) | 1400 |
| Размеры машины (мм) | 6900L× 3800W× 2900H |
| Вес брутто (KG) | 14000 |
Ваши опасения
Наше обязательство
01Внесли предоплату, но производство не запустили, срок поставки не установлен.
✓Мы письменно подтверждаем график производства до начала работ и оперативно сообщаем о ходе каждого этапа.
02Заказали оборудование дешевле в другом месте, а ключевые комплектующие подменили.
✓Оригинальные детали, собственное производство, данные проверки отправляем до отгрузки.
03Товар задержали на границе из-за документов, разрешений или экспортного контроля товаров двойного назначения.
✓Собственная таможенная команда, законное оформление товаров двойного назначения — это наша повседневная работа.
04Бронирование отменено, дополнительные сборы в порту назначения, оборудование повредилось или заржавело при транспортировке.
✓Тщательная упаковка и логистика, если возникнут проблемы — мы сообщим вам первыми.
05Станок сломался, невозможно связаться с поставщиком, запчасти ждать месяцами.
✓Ответ в течение 24 часов с прослеживаемой историей, стандартный набор запчастей в комплекте.
06Постоянно подталкивают к решению, но важные вопросы остаются без ответа.
✓Отвечаем на все ваши вопросы, связываемся только на ключевых этапах — без спама и назойливых напоминаний.
07Неясно, за предложением стоит настоящий завод или посредник.
✓Более 1000 сотрудников и завод площадью 220 000 м². Приезжайте на проверку в любое время.
Запросить цену
Нужен станок под вашу производственную задачу? Пришлите чертежи деталей и размер партии — инженеры подберут модель, оснастку и схему закрепления.
Свяжитесь с Handemo CNC: sales1@handemocnc.com или WhatsApp +86 135 6320 3038. Также можно отправить запрос здесь.
часто задаваемые вопросы
Часто задаваемые вопросы
Какова минимальная сумма заказа для этой машины?
Мы принимаем заказы от 1 единицы. Каждая машина изготавливается на заказ с полным контролем качества, и время выполнения зависит от модели и требований к настройке. Свяжитесь с нашей командой продаж для текущего времени.
Может ли машина быть настроена для моего приложения?
Да. Handemo предлагает настройку, включая опции шпинделя, системы управления с ЧПУ (Fanuc, Siemens, GSK или другие), интеграцию автоматизации, конфигурации 4-й / 5-й оси, конвейеры чипов и специальную оснастку. Расскажите нам о ваших требованиях к заготовке, и мы предложим лучшую конфигурацию.
Предоставляете ли вы установку и обучение?
Да. Мы обеспечиваем установку и ввод в эксплуатацию на месте, обучение операторов и техническую документацию. Поддержка удаленного видео также доступна для устранения неполадок и оптимизации после доставки.
Какова ваша гарантийная политика?
Стандартная гарантия распространяется на станок в течение 12 месяцев после установки, включая поддержку запасных частей. Расширенные программы гарантийного и профилактического обслуживания доступны по запросу.
Как вы отправляете машину и сколько времени занимает доставка?
Мы экспортируем по всему миру контейнерные или грузовые перевозки с профессиональной упаковкой. Время доставки зависит от страны назначения и заказанной модели. Наша экспортная команда управляет полным логистическим процессом, включая таможенную документацию.
Могу ли я посетить фабрику Handemo перед заказом?
Конечно. Клиенты могут посетить наш завод в Шаньдуне, Китай, для осмотра машины, резки испытаний и личной дискуссии. Мы регулярно принимаем международных клиентов из более чем 150 стран.
