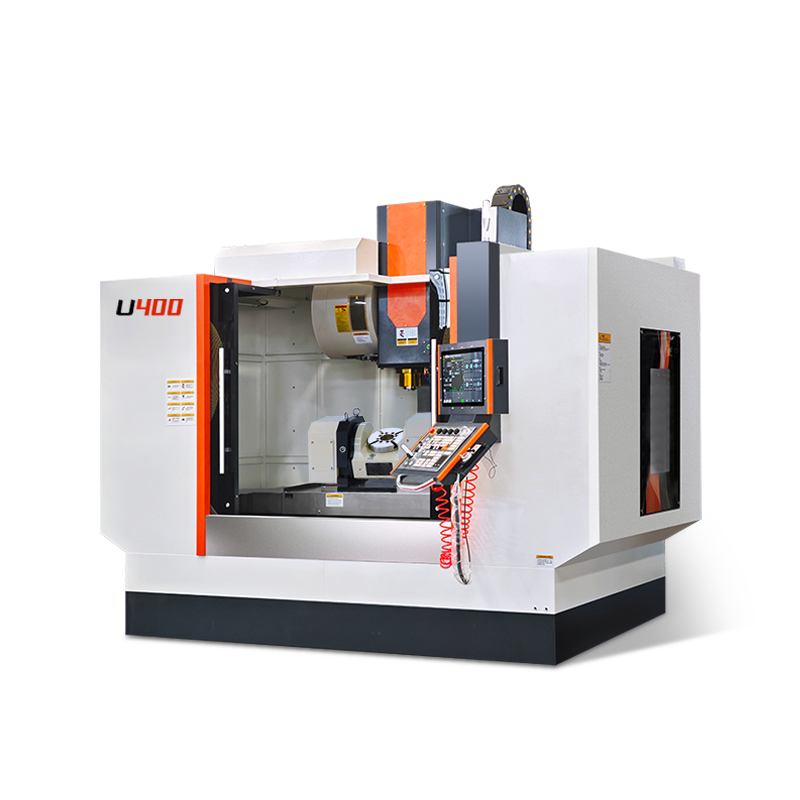

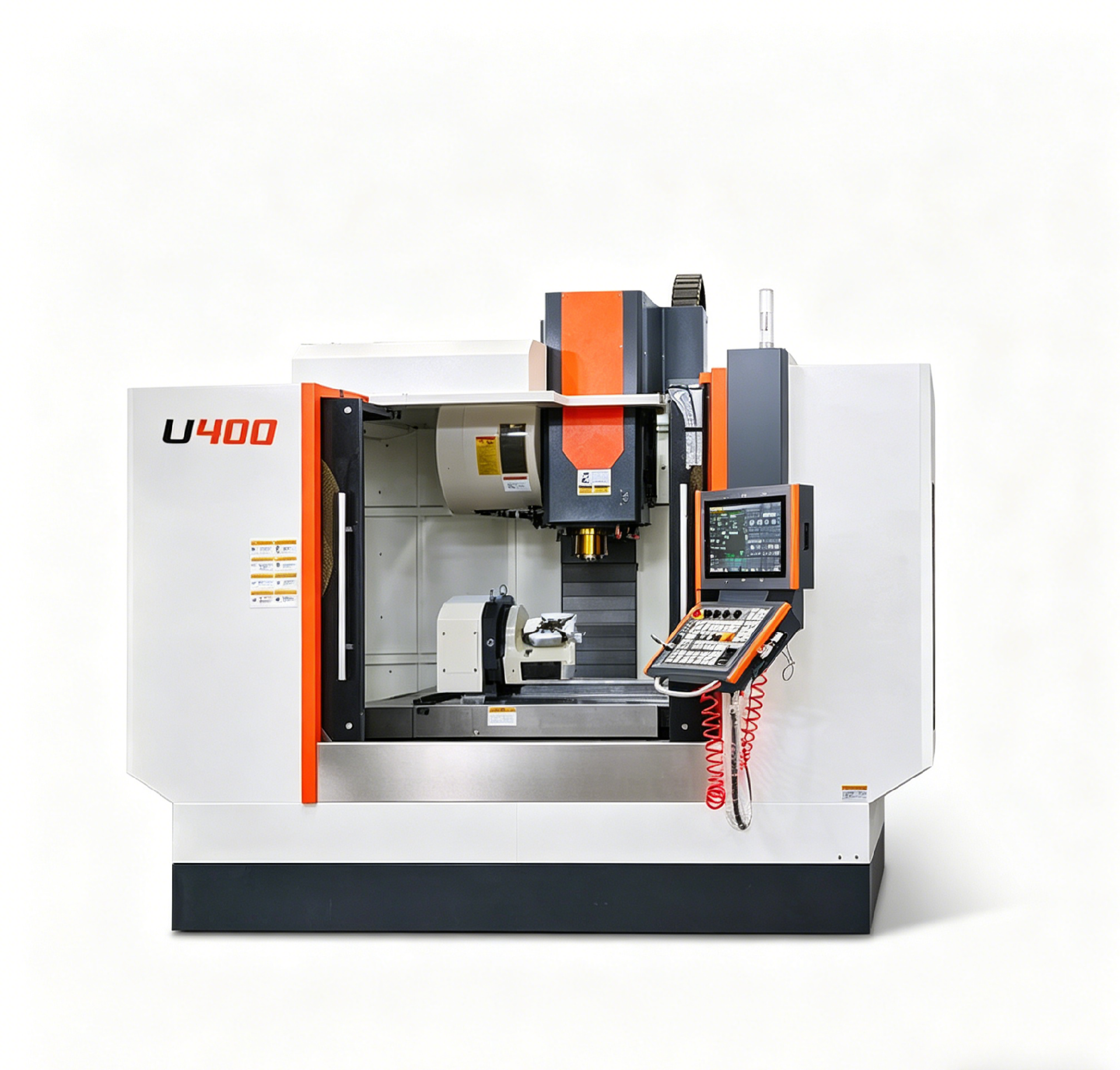

Компактный 5-осевой обрабатывающий центр U400
Центры обработки с ЧПУ по 5 осям / Компактные 5-осевые обрабатывающие центры
Технические характеристики
Параметры детализации продукта
Ключевые особенности
Ходы 1300 x 700 x 750 mm в компактной станине
U400 несёт зону обработки 610 x 500 mm при ходах X, Y и Z 1300 / 700 / 750 mm, чего достаточно для корпусов и плит пресс-форм, которые были бы тесны на меньшем пятиосевом станке.

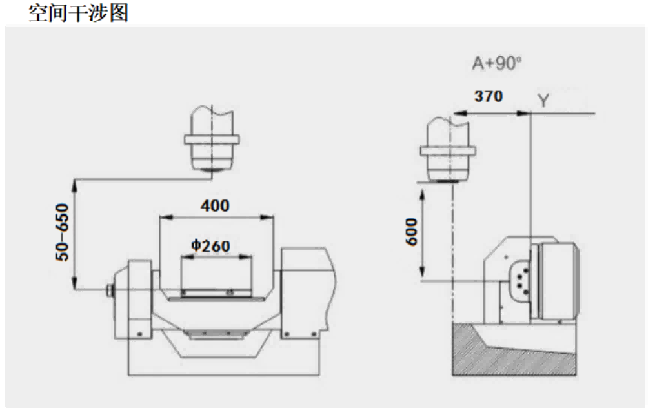

Поворотный стол 400 mm с прямым приводом
Стол с фланцем 400 mm и центральным отверстием 80 mm принимает до 200 kg. Прямой привод по обеим осям устраняет износ и люфт, которые со временем появляются у столов с зубчатым приводом.
Шпиндель 11 kW до 12,000 rpm
Механический шпиндель с прямым приводом выдаёт 11 kW на оправке BBT40 на скоростях до 12,000 rpm, что подходит для резания алюминия, латуни и лёгкой стали инструментом малого и среднего размера.
Ускоренные перемещения 24 m/min с индексацией осей A и C
Ускоренное перемещение достигает 24 m/min по линейным осям, а оси A и C индексируются на 80 rpm и 150 rpm. Рабочая подача составляет 10 m/min линейно и 10,000 mm/min по оси C.
Основные области применения
U400 рассчитан на средние корпуса и вставки, которым всё ещё нужны пять граней:
- Вставки и стержни пресс-форм с поднутрениями и наклонными стенками.
- Детали типа турбинных и рабочих колёс из алюминия и лёгких сплавов.
- Корпуса медицинского, оптического и приборного назначения, требующие нескольких граней.
- Компоненты автоматизации и робототехники с составными углами.
Почему стоит выбрать U400?
U400 — средняя ступень в линейке компактных пятиосевых станков. Он даёт вам стол 400 mm и более длинные ходы, чем U260, но сохраняет ту же конструкцию стола с прямым приводом и ту же платформу управления, поэтому переход между ними не означает начинать заново. Там, где деталям нужно и точение, и фрезерование, эту задачу закрывает линейка токарно-фрезерных станков.
Параметры продукции
Модель машины: U400 |
| 1.1 Ход оси X: 1300 мм 1.2 Ход оси Y: 700 мм 1.3 Ход оси Z: 750 мм 1.4 Зона обработки: 610*500 |
Ротари-стол (двойной прямой привод) 2.1. Диаметр установочного фланца: Φ400 2.2. Диаметр центрального / сквозного отверстия: Φ80H7/Φ60 2.3. Макс. нагрузка: 200 кг 2.4. Диаметр: 150 мм |
Механический шпиндель с прямым приводом 3.1. Макс. частота вращения: 12000 об/мин 3.2. Выходная мощность: 11 кВт 3.3. Тип инструментального держателя: BBT40 |
| Ускоренный ход 4.1 Скорость X, Y, Z: 24 м/мин 4.2 Скорость оси A: 80 об/мин 4.3 Скорость оси C: 150 об/мин |
| Ускоренная подача 5.1 Скорость X, Y, Z: 10 м/мин 5.2 Скорость оси A: 4000 мм/мин 5.3 Скорость оси C: 10000 мм/мин |
Ваши опасения
Наше обязательство
01Внесли предоплату, но производство не запустили, срок поставки не установлен.
✓Мы письменно подтверждаем график производства до начала работ и оперативно сообщаем о ходе каждого этапа.
02Заказали оборудование дешевле в другом месте, а ключевые комплектующие подменили.
✓Оригинальные детали, собственное производство, данные проверки отправляем до отгрузки.
03Товар задержали на границе из-за документов, разрешений или экспортного контроля товаров двойного назначения.
✓Собственная таможенная команда, законное оформление товаров двойного назначения — это наша повседневная работа.
04Бронирование отменено, дополнительные сборы в порту назначения, оборудование повредилось или заржавело при транспортировке.
✓Тщательная упаковка и логистика, если возникнут проблемы — мы сообщим вам первыми.
05Станок сломался, невозможно связаться с поставщиком, запчасти ждать месяцами.
✓Ответ в течение 24 часов с прослеживаемой историей, стандартный набор запчастей в комплекте.
06Постоянно подталкивают к решению, но важные вопросы остаются без ответа.
✓Отвечаем на все ваши вопросы, связываемся только на ключевых этапах — без спама и назойливых напоминаний.
07Неясно, за предложением стоит настоящий завод или посредник.
✓Более 1000 сотрудников и завод площадью 220 000 м². Приезжайте на проверку в любое время.
Запросить цену
Нужен станок под вашу производственную задачу? Пришлите чертежи деталей и размер партии — инженеры подберут модель, оснастку и схему закрепления.
Свяжитесь с Handemo CNC: sales1@handemocnc.com или WhatsApp +86 135 6320 3038. Также можно отправить запрос здесь.
часто задаваемые вопросы
Часто задаваемые вопросы
Какова минимальная сумма заказа для этой машины?
Мы принимаем заказы от 1 единицы. Каждая машина изготавливается на заказ с полным контролем качества, и время выполнения зависит от модели и требований к настройке. Свяжитесь с нашей командой продаж для текущего времени.
Может ли машина быть настроена для моего приложения?
Да. Handemo предлагает настройку, включая опции шпинделя, системы управления с ЧПУ (Fanuc, Siemens, GSK или другие), интеграцию автоматизации, конфигурации 4-й / 5-й оси, конвейеры чипов и специальную оснастку. Расскажите нам о ваших требованиях к заготовке, и мы предложим лучшую конфигурацию.
Предоставляете ли вы установку и обучение?
Да. Мы обеспечиваем установку и ввод в эксплуатацию на месте, обучение операторов и техническую документацию. Поддержка удаленного видео также доступна для устранения неполадок и оптимизации после доставки.
Какова ваша гарантийная политика?
Стандартная гарантия распространяется на станок в течение 12 месяцев после установки, включая поддержку запасных частей. Расширенные программы гарантийного и профилактического обслуживания доступны по запросу.
Как вы отправляете машину и сколько времени занимает доставка?
Мы экспортируем по всему миру контейнерные или грузовые перевозки с профессиональной упаковкой. Время доставки зависит от страны назначения и заказанной модели. Наша экспортная команда управляет полным логистическим процессом, включая таможенную документацию.
Могу ли я посетить фабрику Handemo перед заказом?
Конечно. Клиенты могут посетить наш завод в Шаньдуне, Китай, для осмотра машины, резки испытаний и личной дискуссии. Мы регулярно принимаем международных клиентов из более чем 150 стран.
