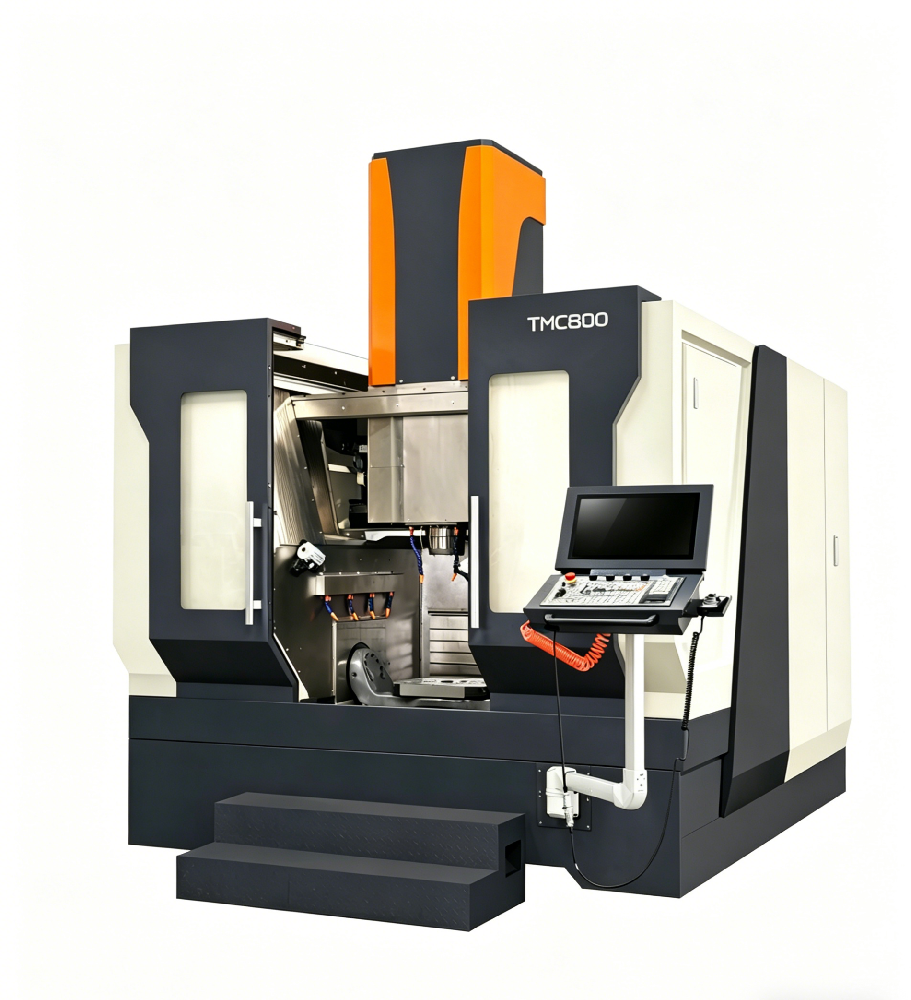

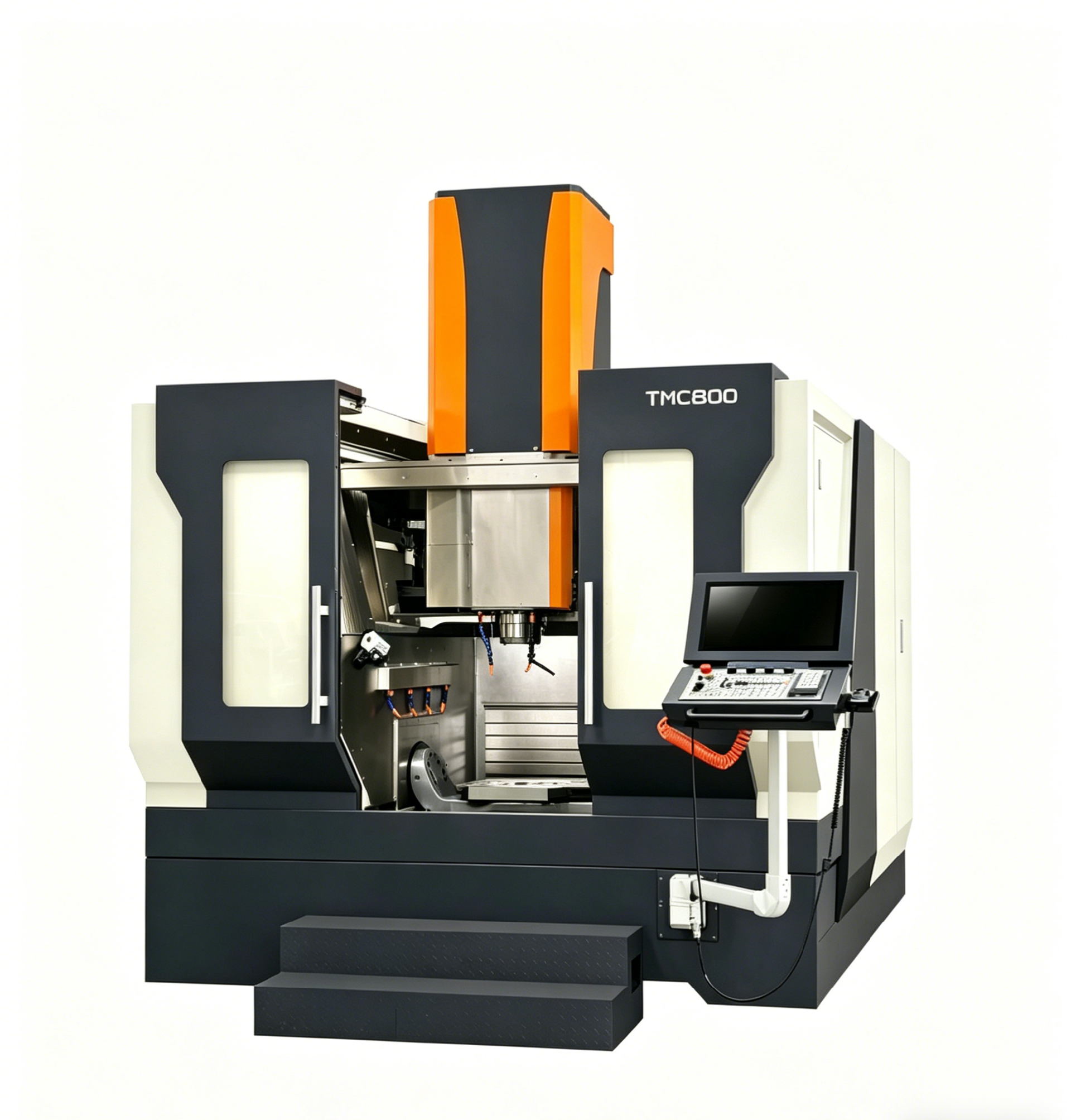

Высокоскоростной 5-осевой обрабатывающий центр TMC800
Центры обработки с ЧПУ по 5 осям / Высокоскоростные 5-осевые обрабатывающие центры
Технические характеристики
Параметры детализации продукта
Ключевые особенности
Наклонная шпиндельная головка обрабатывает пять граней
Ось A наклоняется на полные 110 градусов, а ось C поворачивается на 360 градусов, поэтому шпиндель HSK-T63 достаёт до наклонных бобышек, боковых отверстий и поднутрений, для которых на 3-осевом станке потребовалась бы вторая установка.
Поворотный стол 800 mm с нагрузкой до 500 kg
Стол оси C с прямым приводом имеет диаметр 800 mm, несёт заготовки массой до 500 kg и индексируется на 300 rpm. Это охватывает средние корпуса и вставки пресс-форм без повторного зажима детали между операциями.
Мотор-шпиндель HSK-T63 на 15,000 rpm
Частота вращения шпинделя достигает 15,000 rpm на конусе HSK-T63. Высокая скорость снижает нагрузку на инструмент при фрезах малого диаметра, что обычно и требуется для глубоких полостей пресс-форм и тонких алюминиевых рёбер.
Литая станина 11 t при ходах 850 x 1040 x 600 mm
Ходы по осям X, Y и Z составляют 850 / 1040 / 600 mm на станке массой около 11 t. Масса и коробчатая конструкция гасят вибрации при длинных черновых проходах по инструментальной стали, что защищает стойкость инструмента и качество поверхности.
Основные области применения
Станок TMC800 рассчитан на цеха, которым нужно обрабатывать сложную геометрию за одну установку. Типовая работа включает:
- Стержни и полости пресс-форм с глубокими рёбрами и крутыми углами уклона, где наклонная головка сокращает вылет инструмента.
- Алюминиевые конструкционные кронштейны и рамы с карманами на пяти сторонах.
- Автомобильные отливки и детали силовой передачи с внеосевыми отверстиями и поверхностями.
- Корпуса приборов и медицинского оборудования из нержавеющей стали и титана.
Почему стоит выбрать TMC800?
Обращайтесь к TMC800, когда детали нужно больше трёх осей, но она всё ещё укладывается в ход 850 mm по оси X. Он стоит выше компактного U400 и ниже более крупных портальных станков, поэтому вы платите за стол 800 mm и наклонную головку HSK-T63 без ходов, которые никогда не используете. Для обработки плит пресс-форм, которая в основном призматическая, черновую обработку выполнит 3-осевой вертикальный обрабатывающий центр с меньшими затратами, а TMC800 возьмёт на себя чистовые проходы.
Параметры продукции
| Спецификация | TMC800 |
| Ход по оси X (мм) | 850 |
| Ход по оси Y (мм) | 1040 (включая ход смены инструмента) |
| Ход по оси Z (мм) | 600 |
| Диапазон наклона оси A (град) | ±110° |
| Диапазон вращения по оси С | 360° |
| Поворотный стол (ось C) Диаметр стола (мм) | 800 |
| Поворотный стол (ось C) Допустимая нагрузка (кг) | 500 |
| Поворотный стол (ось C) Макс. скорость (об/мин) | 300 |
| Макс. скорость оси A (об/мин) | 100 |
| Суппорт шпинделя | HSK-T63 |
| Макс. скорость шпинделя (об/мин) | 15000 |
| Масса машины (T) | 11 |
Ваши опасения
Наше обязательство
01Внесли предоплату, но производство не запустили, срок поставки не установлен.
✓Мы письменно подтверждаем график производства до начала работ и оперативно сообщаем о ходе каждого этапа.
02Заказали оборудование дешевле в другом месте, а ключевые комплектующие подменили.
✓Оригинальные детали, собственное производство, данные проверки отправляем до отгрузки.
03Товар задержали на границе из-за документов, разрешений или экспортного контроля товаров двойного назначения.
✓Собственная таможенная команда, законное оформление товаров двойного назначения — это наша повседневная работа.
04Бронирование отменено, дополнительные сборы в порту назначения, оборудование повредилось или заржавело при транспортировке.
✓Тщательная упаковка и логистика, если возникнут проблемы — мы сообщим вам первыми.
05Станок сломался, невозможно связаться с поставщиком, запчасти ждать месяцами.
✓Ответ в течение 24 часов с прослеживаемой историей, стандартный набор запчастей в комплекте.
06Постоянно подталкивают к решению, но важные вопросы остаются без ответа.
✓Отвечаем на все ваши вопросы, связываемся только на ключевых этапах — без спама и назойливых напоминаний.
07Неясно, за предложением стоит настоящий завод или посредник.
✓Более 1000 сотрудников и завод площадью 220 000 м². Приезжайте на проверку в любое время.
Запросить цену
Нужен станок под вашу производственную задачу? Пришлите чертежи деталей и размер партии — инженеры подберут модель, оснастку и схему закрепления.
Свяжитесь с Handemo CNC: sales1@handemocnc.com или WhatsApp +86 135 6320 3038. Также можно отправить запрос здесь.
часто задаваемые вопросы
Часто задаваемые вопросы
Какова минимальная сумма заказа для этой машины?
Мы принимаем заказы от 1 единицы. Каждая машина изготавливается на заказ с полным контролем качества, и время выполнения зависит от модели и требований к настройке. Свяжитесь с нашей командой продаж для текущего времени.
Может ли машина быть настроена для моего приложения?
Да. Handemo предлагает настройку, включая опции шпинделя, системы управления с ЧПУ (Fanuc, Siemens, GSK или другие), интеграцию автоматизации, конфигурации 4-й / 5-й оси, конвейеры чипов и специальную оснастку. Расскажите нам о ваших требованиях к заготовке, и мы предложим лучшую конфигурацию.
Предоставляете ли вы установку и обучение?
Да. Мы обеспечиваем установку и ввод в эксплуатацию на месте, обучение операторов и техническую документацию. Поддержка удаленного видео также доступна для устранения неполадок и оптимизации после доставки.
Какова ваша гарантийная политика?
Стандартная гарантия распространяется на станок в течение 12 месяцев после установки, включая поддержку запасных частей. Расширенные программы гарантийного и профилактического обслуживания доступны по запросу.
Как вы отправляете машину и сколько времени занимает доставка?
Мы экспортируем по всему миру контейнерные или грузовые перевозки с профессиональной упаковкой. Время доставки зависит от страны назначения и заказанной модели. Наша экспортная команда управляет полным логистическим процессом, включая таможенную документацию.
Могу ли я посетить фабрику Handemo перед заказом?
Конечно. Клиенты могут посетить наш завод в Шаньдуне, Китай, для осмотра машины, резки испытаний и личной дискуссии. Мы регулярно принимаем международных клиентов из более чем 150 стран.
