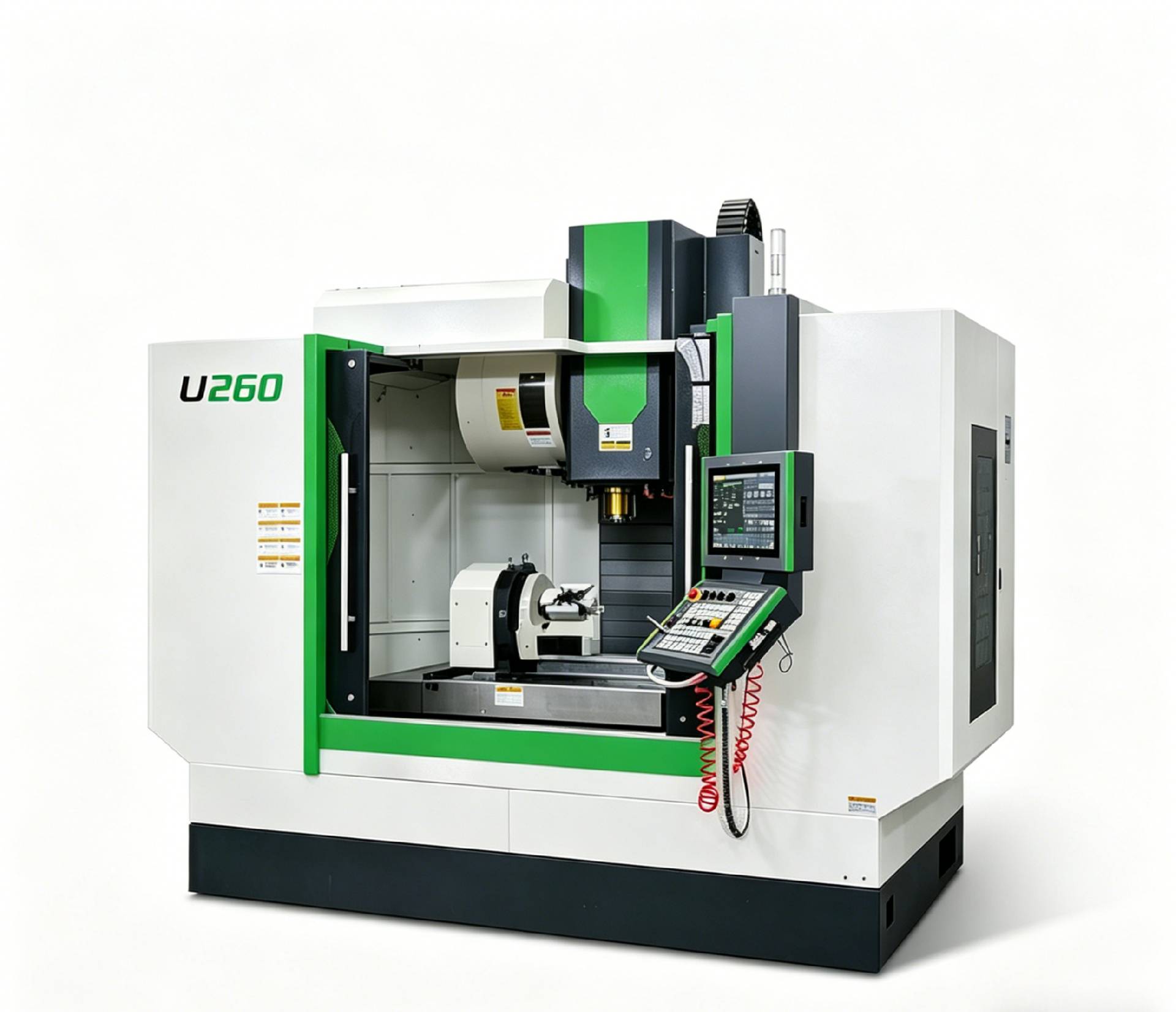

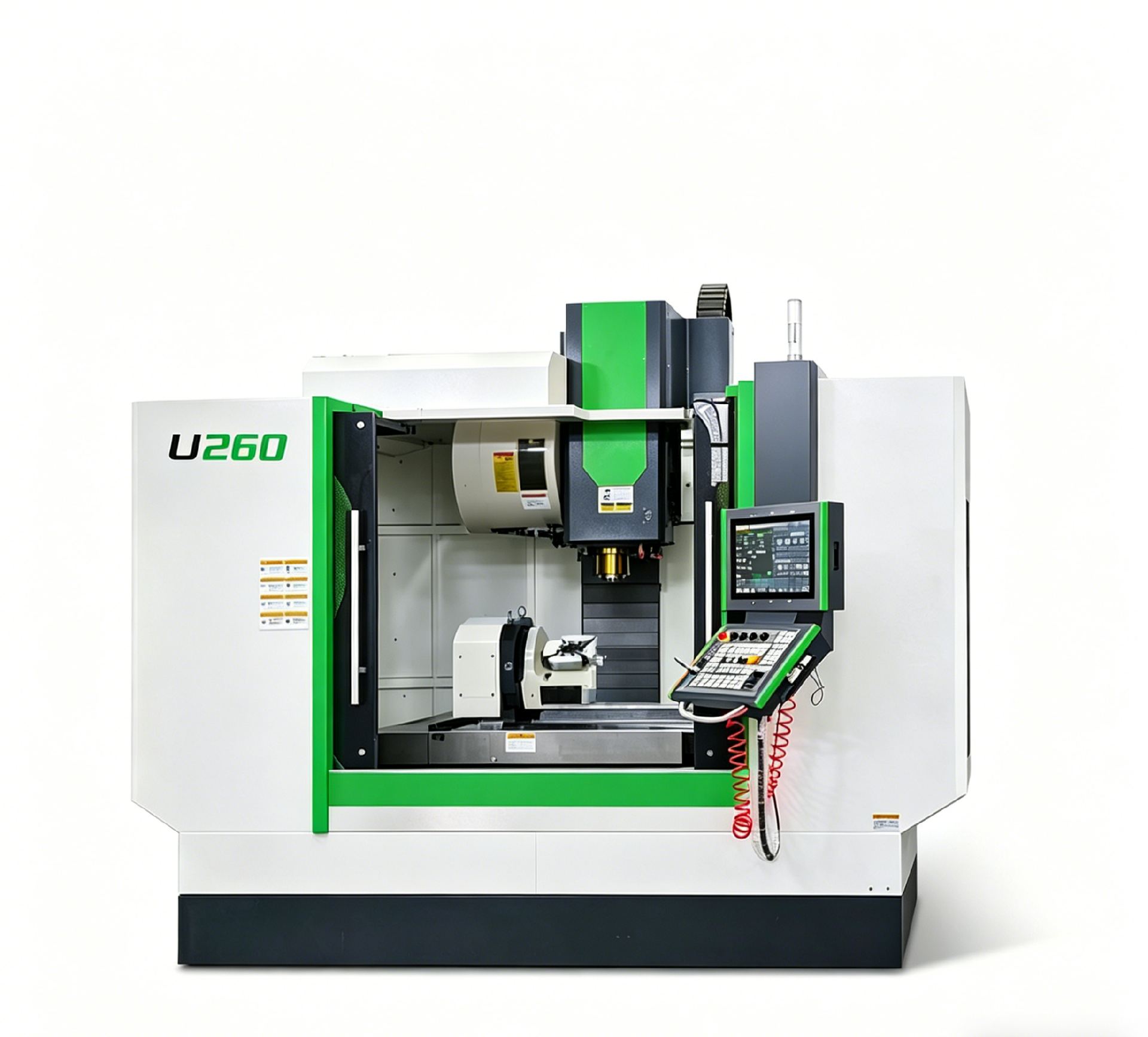

Компактный 5-осевой обрабатывающий центр U260

Ключевые особенности

Компактная компоновка при ходах 850 x 600 x 600 mm

U260 охватывает рабочую зону 850 / 600 / 600 mm с зоной обработки 380 x 300 mm, поэтому встаёт в ячейку или небольшой пролёт без потери ходов, необходимых большинству вставок пресс-форм и небольших корпусов.

Двухосевой поворотный стол с прямым приводом

Стол с фланцем 260 mm и сквозным отверстием 50 mm несёт до 80 kg. Обе оси с прямым приводом, поэтому нет червячной передачи, которая изнашивается, и индексация остаётся стабильной на протяжении длинных серий.

Шпиндель с прямым приводом 11 kW на 12,000 rpm

Механический шпиндель работает до 12,000 rpm с мощностью 11 kW на оправке BBT40. Это охватывает работу по алюминию, латуни и лёгкой стали фрезами малого и среднего диаметра.

Ускоренные перемещения 24 m/min при быстрых осях A и C

Ускоренное перемещение достигает 24 m/min по осям X, Y и Z, а оси A и C индексируются на 150 rpm и 300 rpm. Рабочая подача составляет 10 m/min линейно и до 10,000 mm/min по оси C, что сокращает вспомогательное время на деталях с множеством элементов.

Основные области применения

U260 подходит для мелкосерийной работы с высокой номенклатурой, когда деталь должна сходить со станка полностью готовой:

• Небольшие вставки пресс-форм и держатели электродов, требующие доступа к поднутрениям и боковым стенкам.
• Детали стоматологического и медицинского инструмента из нержавеющей стали и титана.
• Корпуса разъёмов, золотники клапанов и малые компоненты гидро- и пневмоавтоматики.
• Партии для контрактного производства, где одна 5-осевая установка заменяет две-три 3-осевые операции.

Почему стоит выбрать U260?

Выбирайте U260, когда деталь небольшая, а геометрия непростая. Это вход в пятиосевую обработку в линейке Handemo, и он использует ту же систему управления и инструмента, что и остальная линейка, поэтому операторы переходят между станками без нового обучения. Если ваши детали крупнее, переходите к U400. Если той же детали нужно ещё и точение, токарно-фрезерный станок обычно превзойдёт две отдельные установки.

Параметры продукции

Запросить цену

Нужен станок под вашу производственную задачу? Пришлите чертежи деталей и размер партии — инженеры подберут модель, оснастку и схему закрепления.

Свяжитесь с Handemo CNC: sales1@handemocnc.com или WhatsApp +86 135 6320 3038. Также можно отправить запрос здесь.
