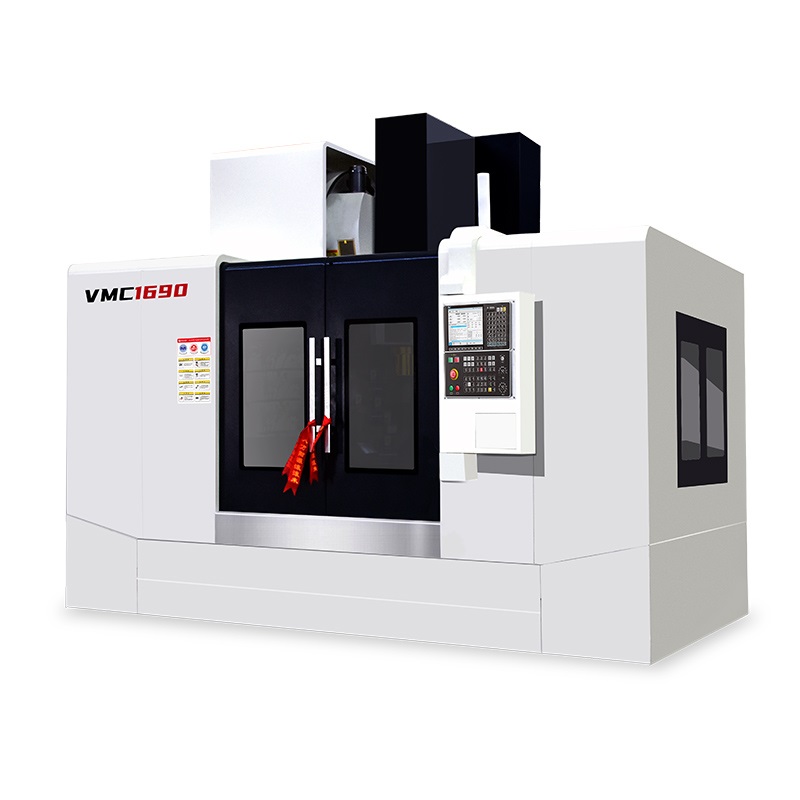

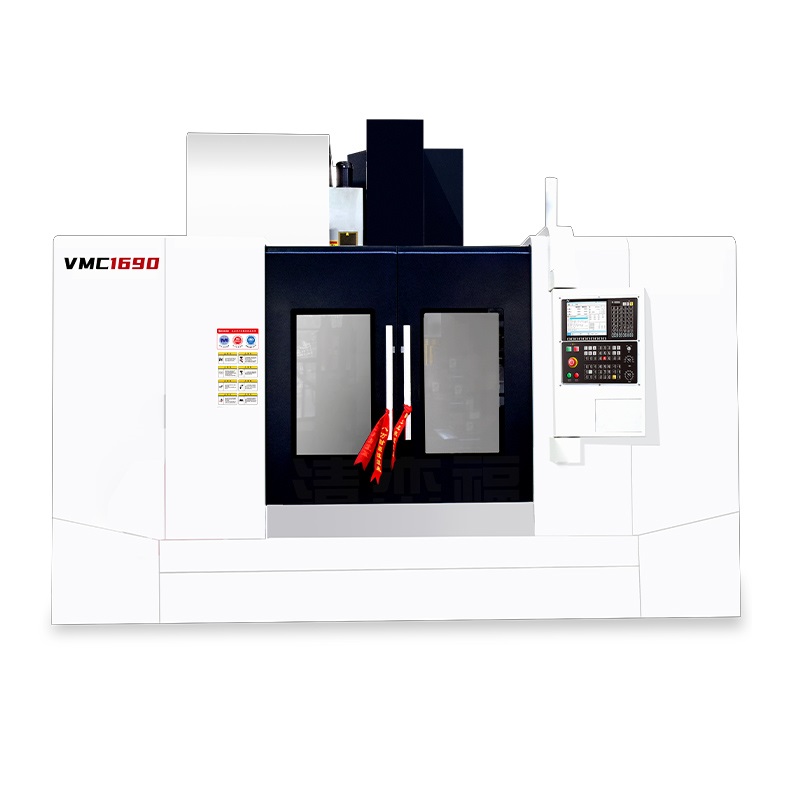

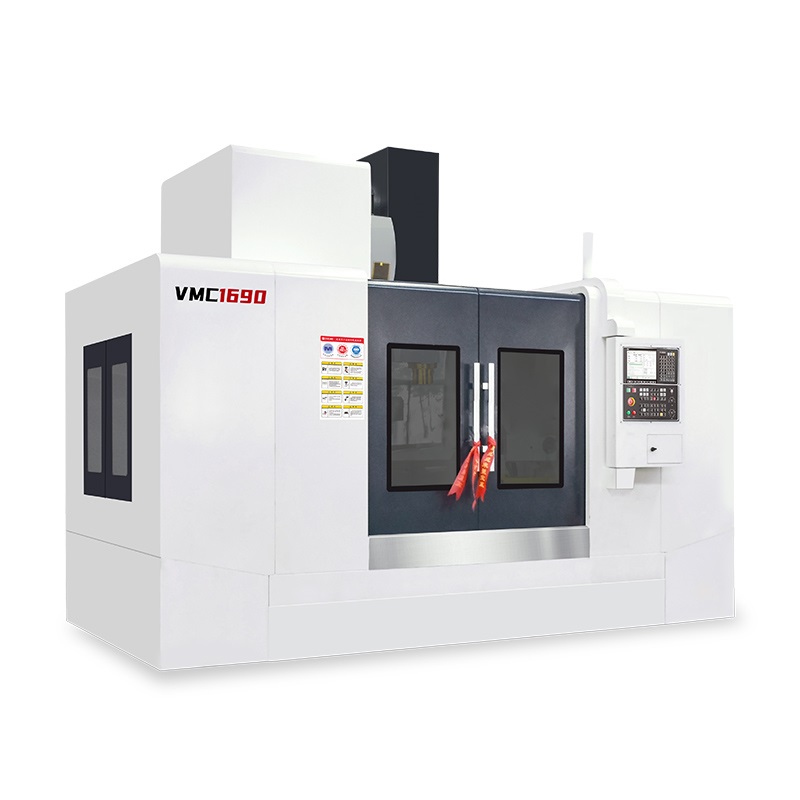

Вертикальный обрабатывающий центр VMC1690
Центры вертикальной обработки / Тяжёлые вертикальные обрабатывающие центры
Технические характеристики
Параметры детализации продукта
Ключевые особенности

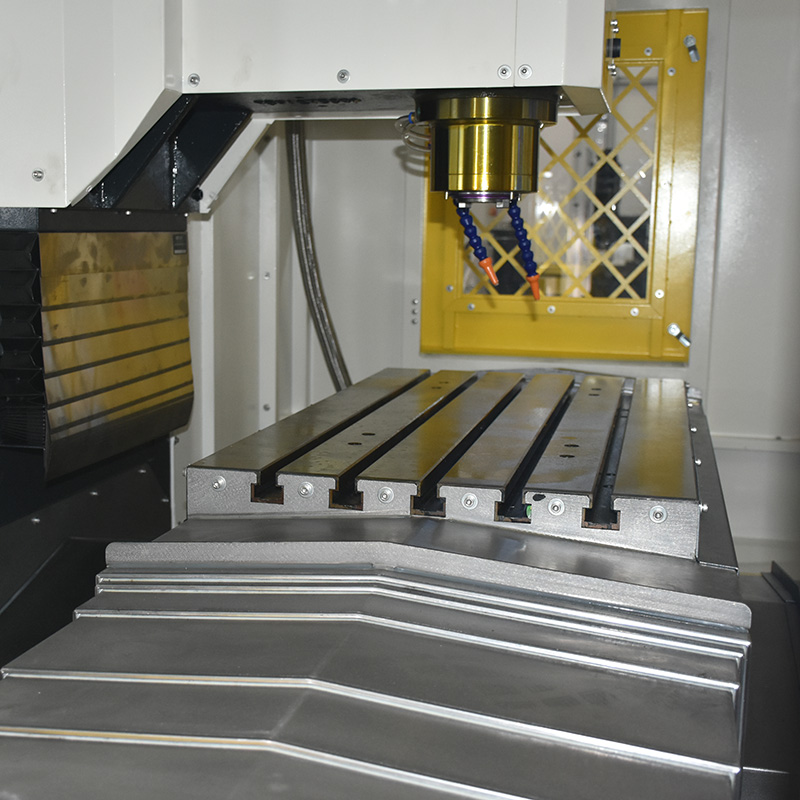

Стол 1600 x 800 mm для крупных пресс-форм
Стол 1600 x 800 mm с нагрузкой 1,500 kg выдерживает плиты пресс-форм и штампов, которые слишком велики для VMC среднего размера. Крупные заготовки остаются на одном станке, а не делятся на две операции.
Ходы 1600 x 900 x 700 mm
Ходы X, Y и Z 1600 / 900 / 700 mm позволяют шпинделю охватить всю плиту штампа без перестановки приспособления. Глубокие карманы на дальнем конце стола остаются доступными.

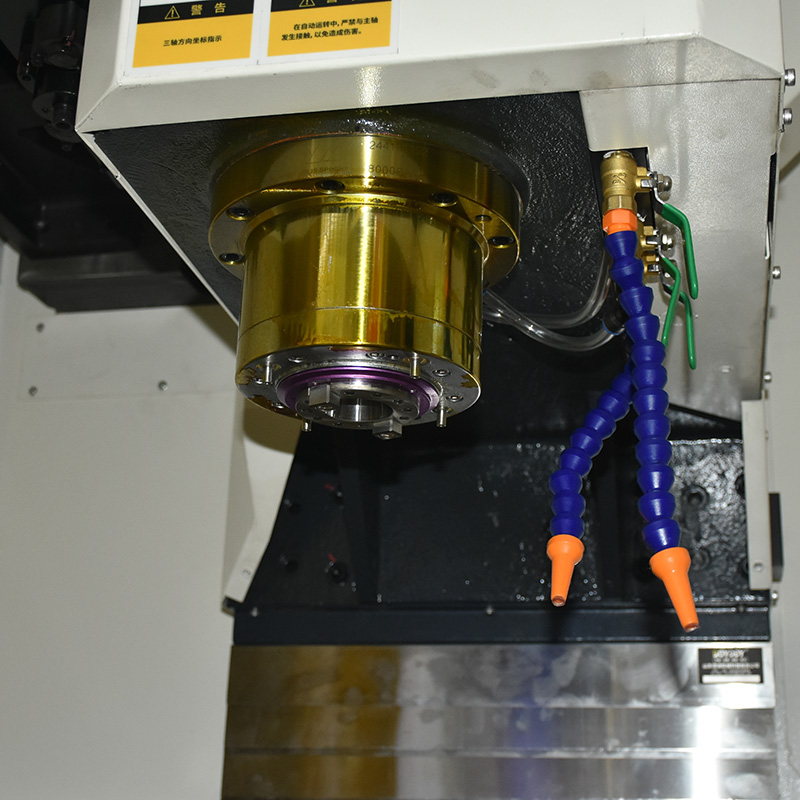

Шпиндель BT50-190 на 6000 rpm
Конус BT50-190 на 6,000 rpm несёт крутящий момент для тяжёлой черновой обработки закалённой стали и чугуна. Более крупный конус также сопротивляется отклонению инструмента, которое проявляется в глубоких полостях.
Ускоренные перемещения 20 m/min по осям X и Y
Оси X и Y перемещаются ускоренно на 20 m/min, а Z — на 14 m/min. На крупных плитах, где инструмент проходит большое расстояние между карманами, именно эта скорость держит время цикла под контролем.
Основные области применения
VMC1690 создан для крупных и тяжёлых заготовок:
- Крупные плиты пресс-форм, плиты штампов и штампы для листовой штамповки.
- Тяжёлые станины, основания и колонны станков.
- Крупные кронштейны и конструкционные детали для строительной техники.
- Чугунные и стальные корпуса с глубокими отверстиями.
Почему стоит выбрать VMC1690?
VMC1690 рассчитан на заготовки, которые одновременно крупные и тяжёлые. Его нагрузка стола 1,500 kg и шпиндель BT50-190 ставят его выше VMC1370 для работ с пресс-формами и штампами, сохраняя при этом вертикальную компоновку, которую легче загружать, чем горизонтальный станок, на открытых плитных деталях. Там, где деталь коробчатая и требует нескольких граней, HMC обычно будет быстрее.
Параметры продукции
| Спецификация | VMC1690 |
| Размер стола (мм) | 1600×800 |
| Макс. нагрузка на стол (кг) | 1500 |
| Ход по оси X (мм) | 1600 |
| Ход по оси Y (мм) | 900 |
| Ход по оси Z (мм) | 700 |
| X-ось Скорость быстрого хода (м/мин) | 20 |
| Y-ось Скорость быстрого хода (м/мин) | 20 |
| Z-ось Скорость быстрого хода (м/мин) | 14 |
| Шпиндельное отверстие | BT50-190 |
| Скорость вращения (rpm) | 6000 |
| Размер машины (мм) | 4500L*3600W*2800H |
| Масса машины (KG) | 12000 |
Ваши опасения
Наше обязательство
01Внесли предоплату, но производство не запустили, срок поставки не установлен.
✓Мы письменно подтверждаем график производства до начала работ и оперативно сообщаем о ходе каждого этапа.
02Заказали оборудование дешевле в другом месте, а ключевые комплектующие подменили.
✓Оригинальные детали, собственное производство, данные проверки отправляем до отгрузки.
03Товар задержали на границе из-за документов, разрешений или экспортного контроля товаров двойного назначения.
✓Собственная таможенная команда, законное оформление товаров двойного назначения — это наша повседневная работа.
04Бронирование отменено, дополнительные сборы в порту назначения, оборудование повредилось или заржавело при транспортировке.
✓Тщательная упаковка и логистика, если возникнут проблемы — мы сообщим вам первыми.
05Станок сломался, невозможно связаться с поставщиком, запчасти ждать месяцами.
✓Ответ в течение 24 часов с прослеживаемой историей, стандартный набор запчастей в комплекте.
06Постоянно подталкивают к решению, но важные вопросы остаются без ответа.
✓Отвечаем на все ваши вопросы, связываемся только на ключевых этапах — без спама и назойливых напоминаний.
07Неясно, за предложением стоит настоящий завод или посредник.
✓Более 1000 сотрудников и завод площадью 220 000 м². Приезжайте на проверку в любое время.
Запросить цену
Нужен станок под вашу производственную задачу? Пришлите чертежи деталей и размер партии — инженеры подберут модель, оснастку и схему закрепления.
Свяжитесь с Handemo CNC: sales1@handemocnc.com или WhatsApp +86 135 6320 3038. Также можно отправить запрос здесь.
часто задаваемые вопросы
Часто задаваемые вопросы
Какова минимальная сумма заказа для этой машины?
Мы принимаем заказы от 1 единицы. Каждая машина изготавливается на заказ с полным контролем качества, и время выполнения зависит от модели и требований к настройке. Свяжитесь с нашей командой продаж для текущего времени.
Может ли машина быть настроена для моего приложения?
Да. Handemo предлагает настройку, включая опции шпинделя, системы управления с ЧПУ (Fanuc, Siemens, GSK или другие), интеграцию автоматизации, конфигурации 4-й / 5-й оси, конвейеры чипов и специальную оснастку. Расскажите нам о ваших требованиях к заготовке, и мы предложим лучшую конфигурацию.
Предоставляете ли вы установку и обучение?
Да. Мы обеспечиваем установку и ввод в эксплуатацию на месте, обучение операторов и техническую документацию. Поддержка удаленного видео также доступна для устранения неполадок и оптимизации после доставки.
Какова ваша гарантийная политика?
Стандартная гарантия распространяется на станок в течение 12 месяцев после установки, включая поддержку запасных частей. Расширенные программы гарантийного и профилактического обслуживания доступны по запросу.
Как вы отправляете машину и сколько времени занимает доставка?
Мы экспортируем по всему миру контейнерные или грузовые перевозки с профессиональной упаковкой. Время доставки зависит от страны назначения и заказанной модели. Наша экспортная команда управляет полным логистическим процессом, включая таможенную документацию.
Могу ли я посетить фабрику Handemo перед заказом?
Конечно. Клиенты могут посетить наш завод в Шаньдуне, Китай, для осмотра машины, резки испытаний и личной дискуссии. Мы регулярно принимаем международных клиентов из более чем 150 стран.
