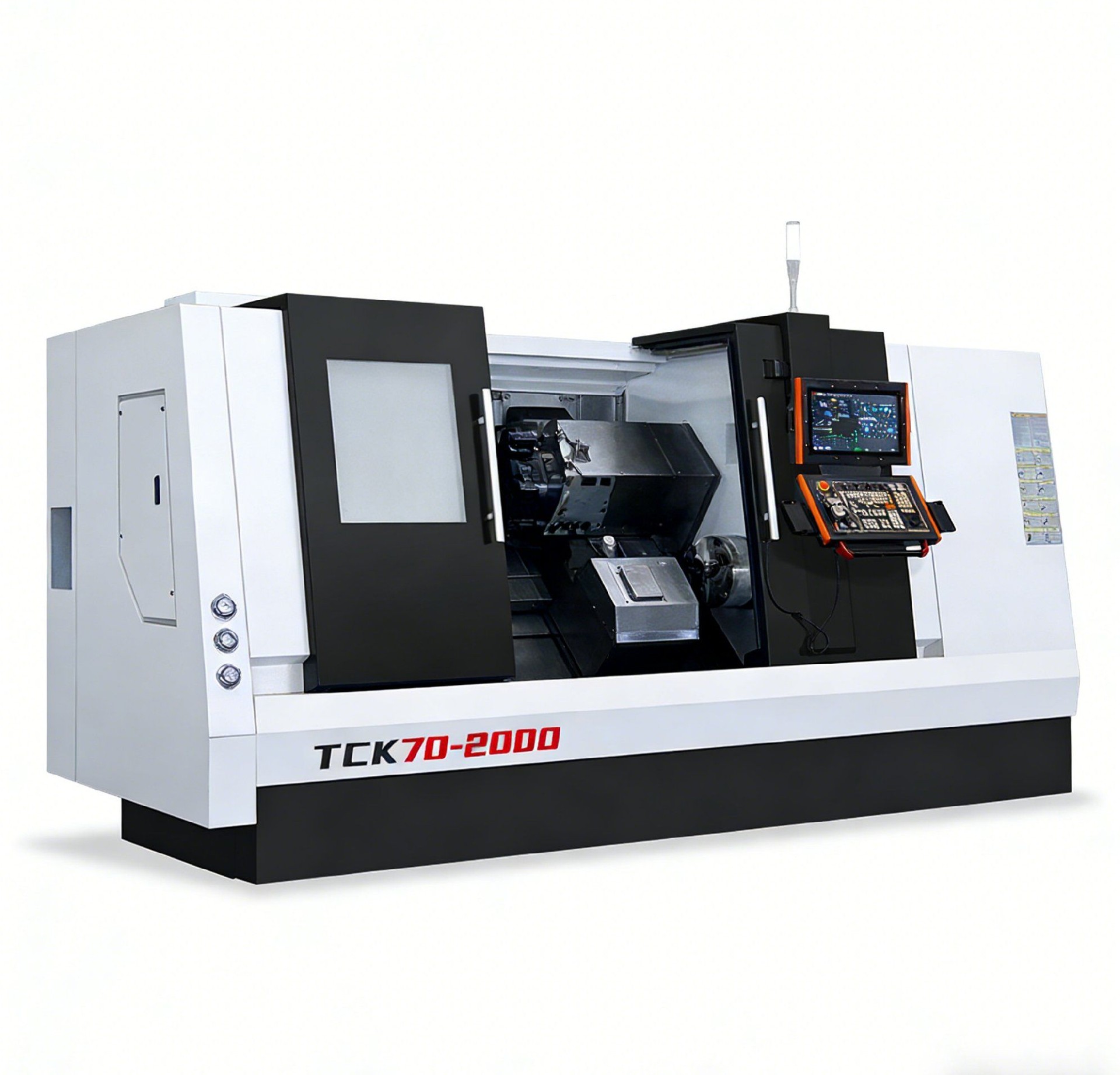

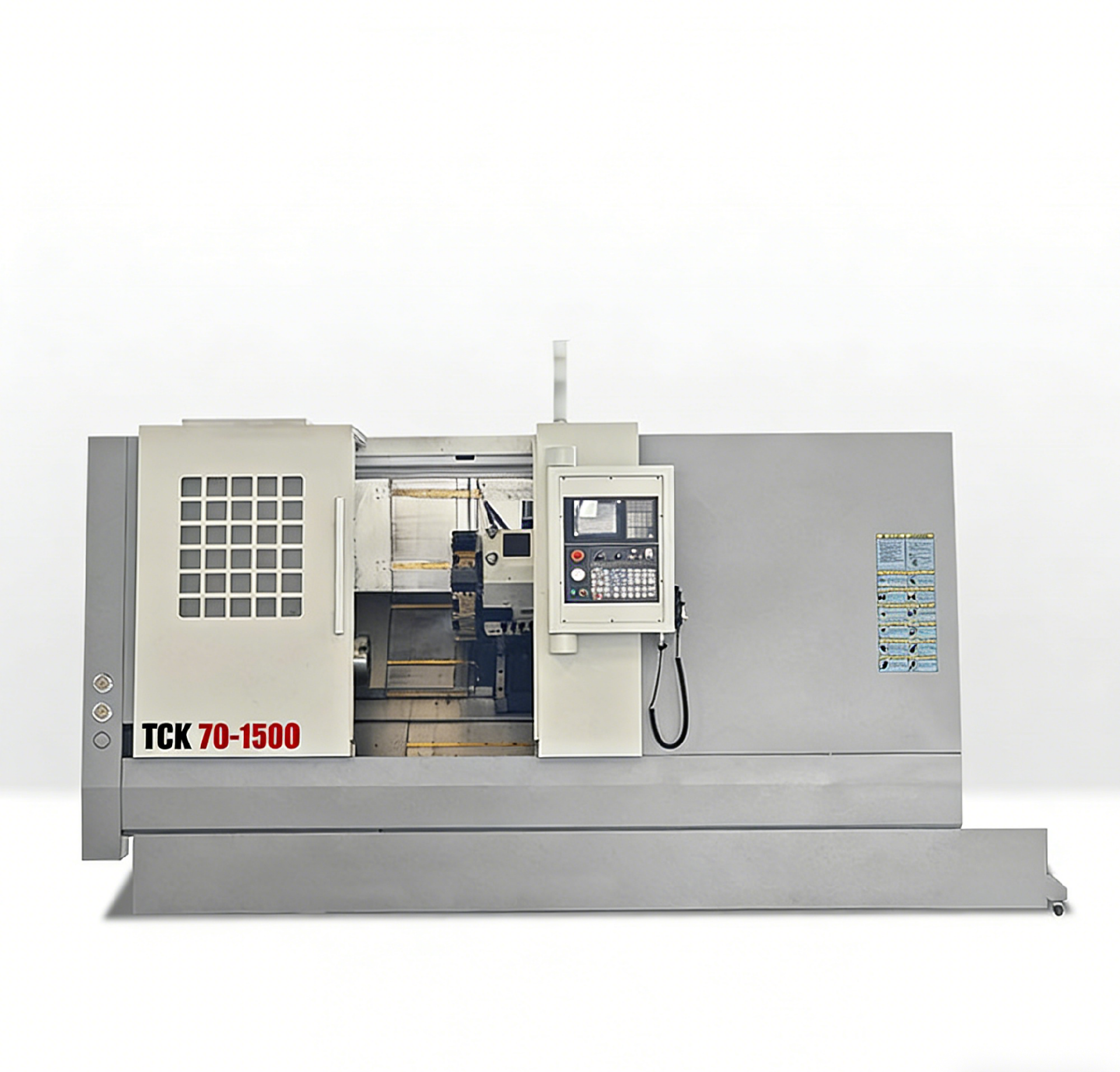

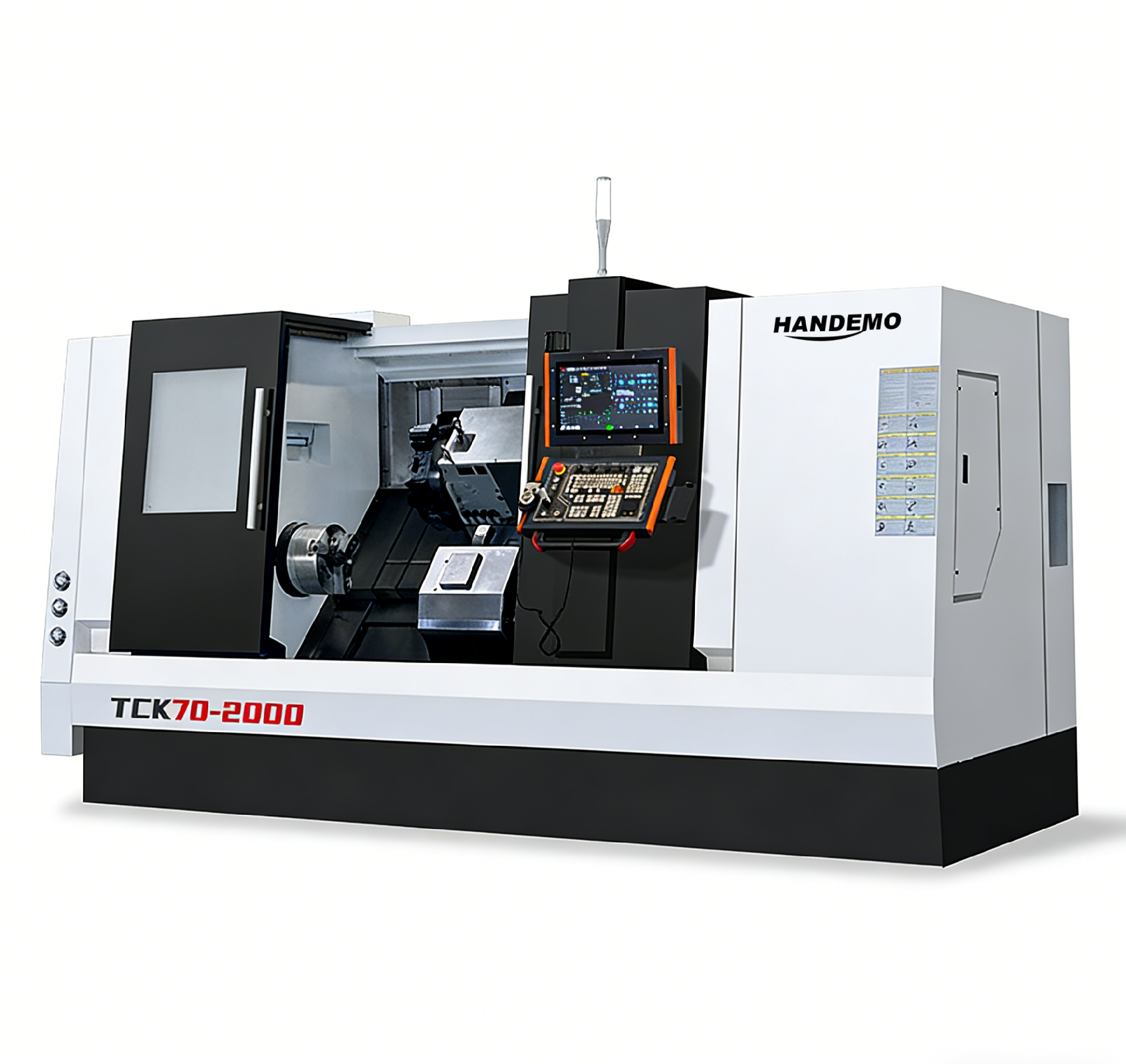

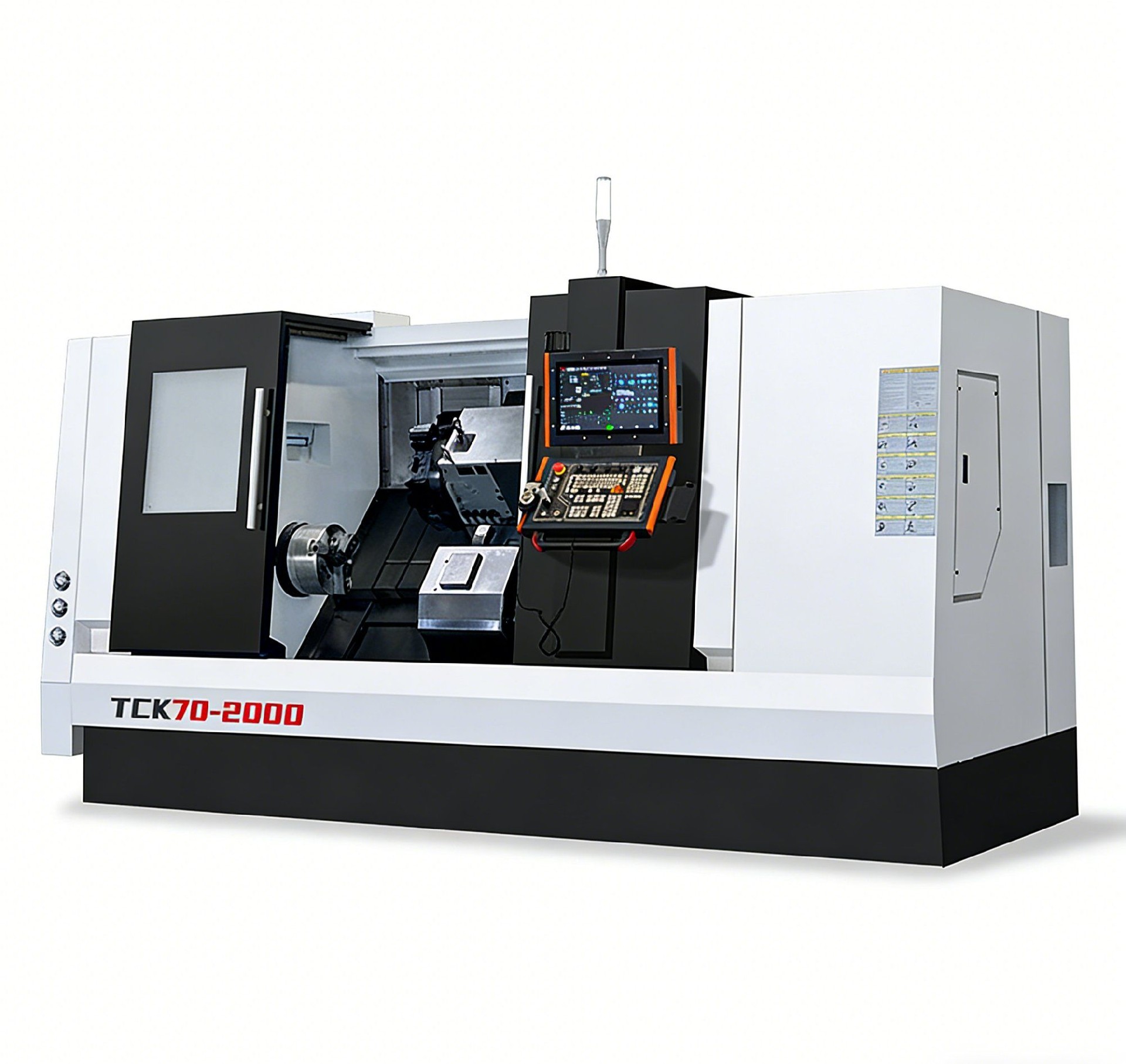

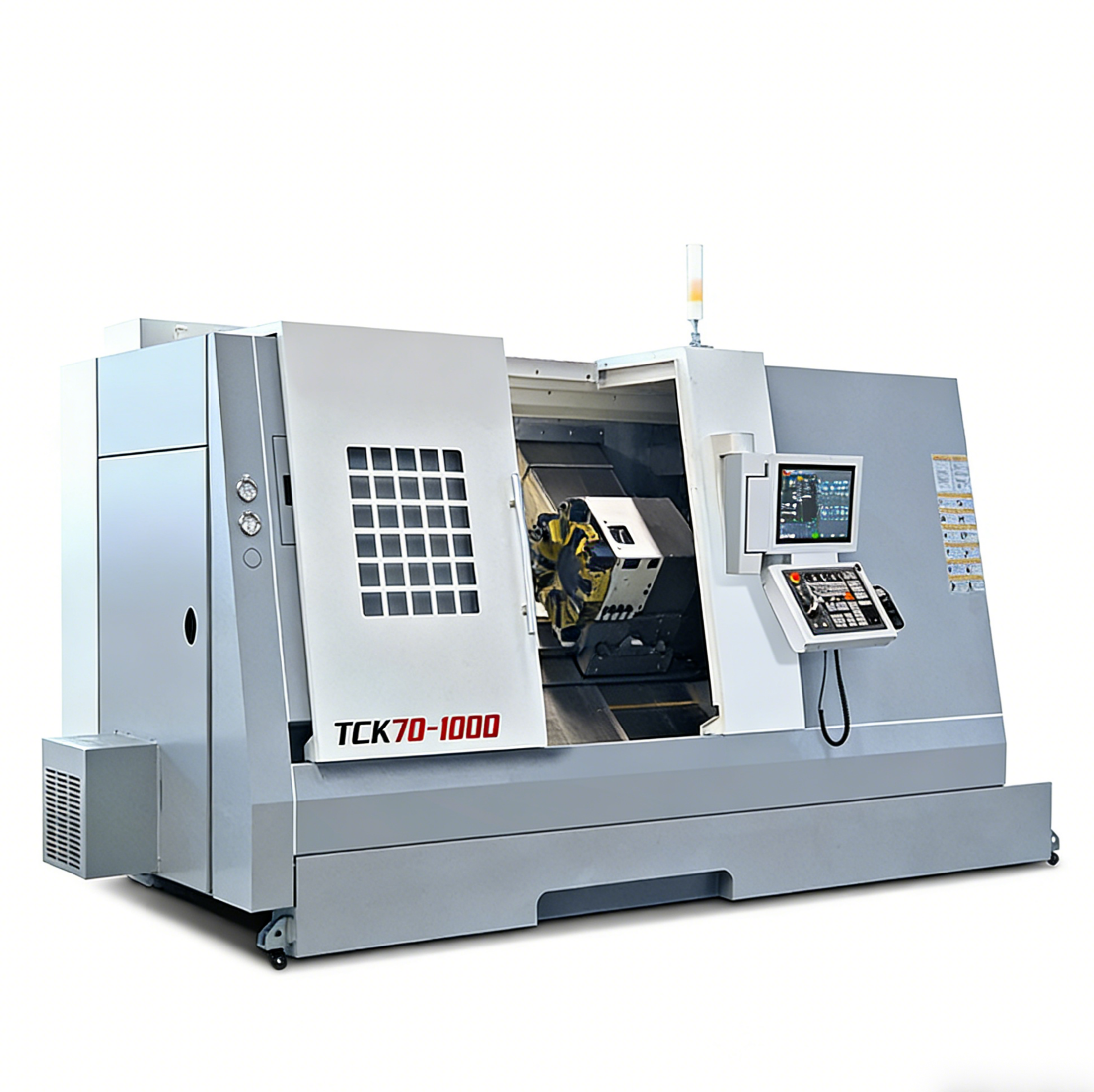

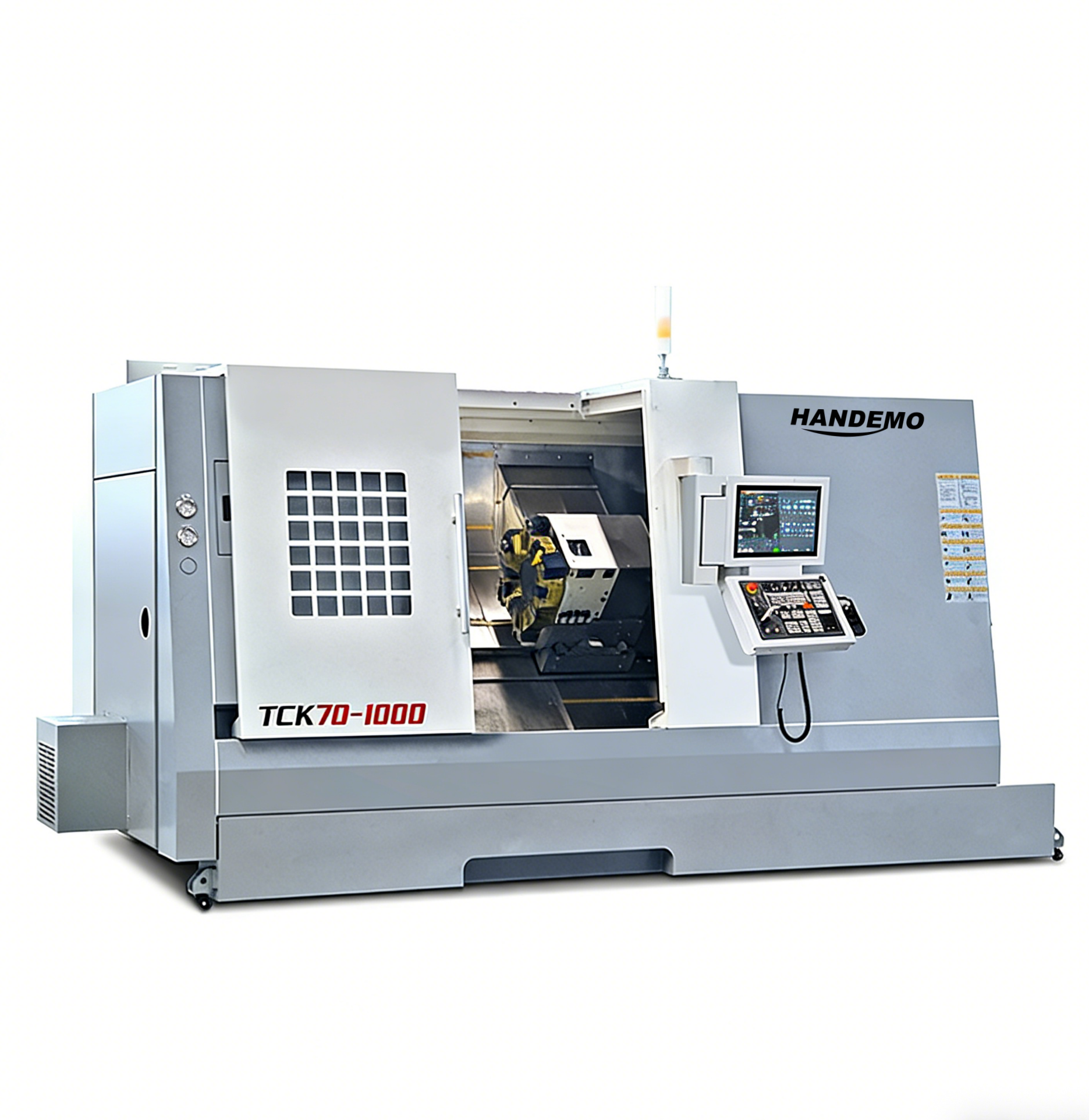

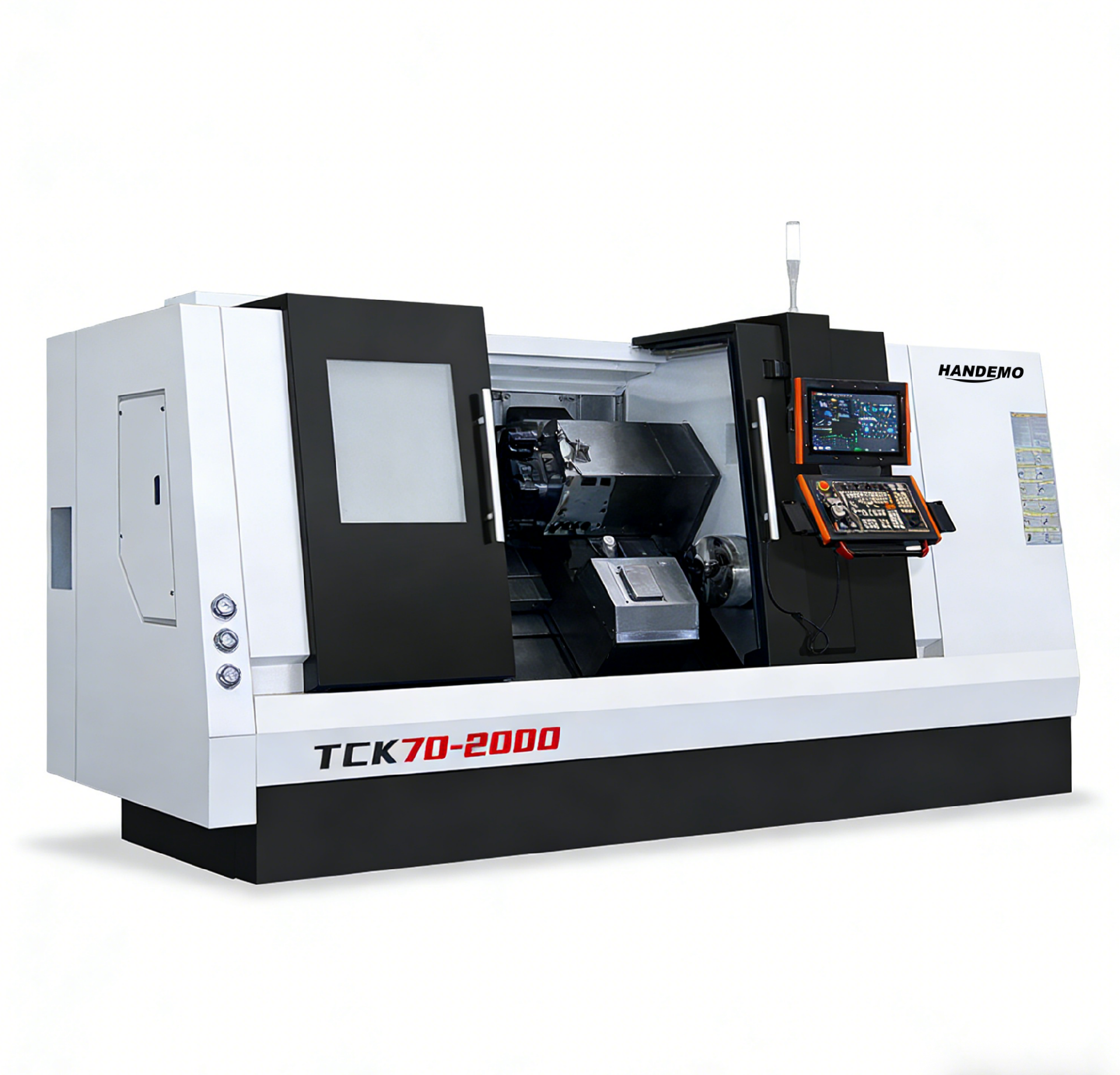

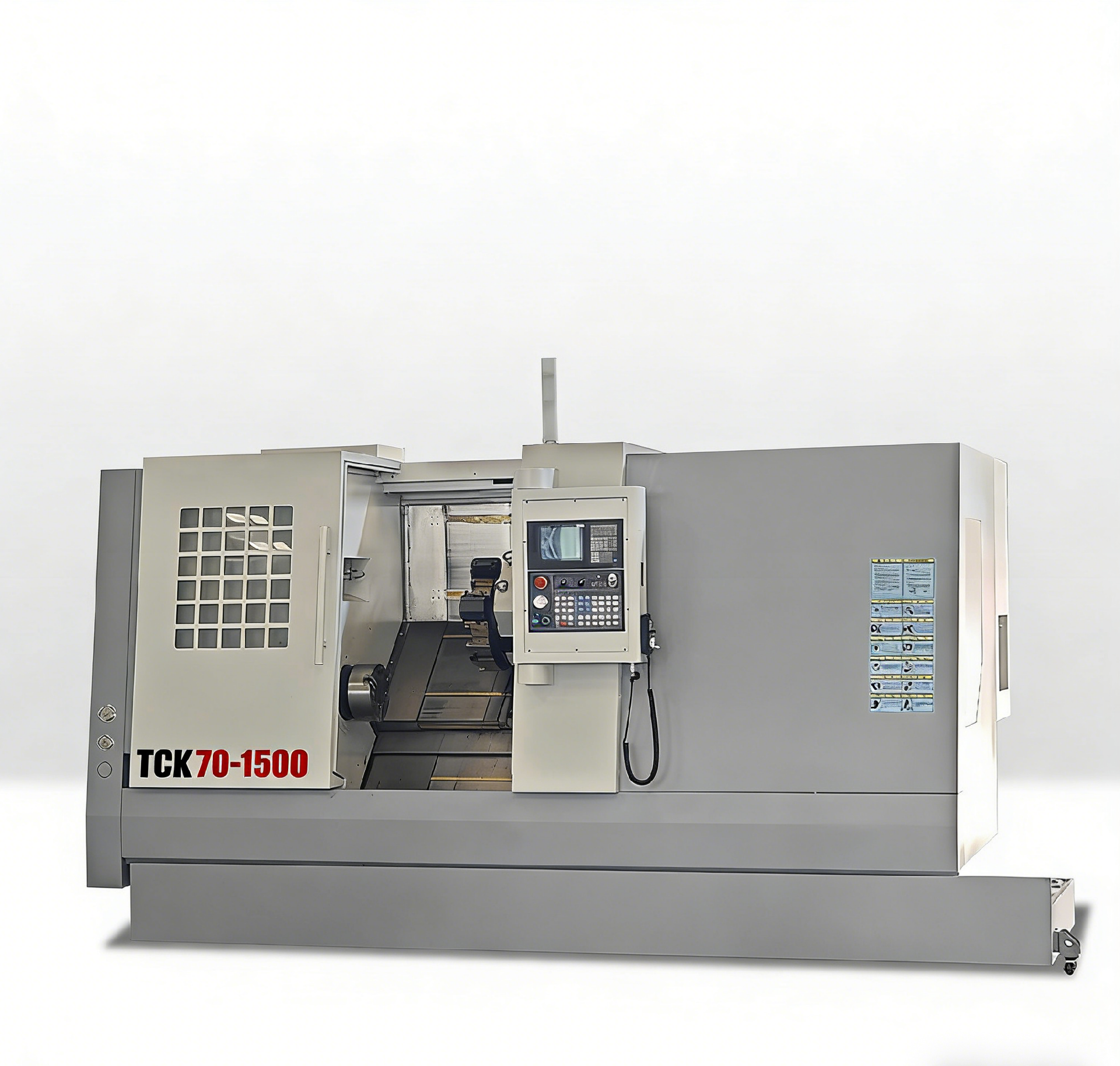

Универсальная высокоэффективная модель TCK70
Токарные станки с ЧПУ с наклонной станиной / Токарные станки с ЧПУ для общего применения
Технические характеристики
Параметры детализации продукта
Ключевые особенности
Три длины станины: 1500, 2000 и 3000 mm
TCK70 охватывает максимальную длину точения 1500, 2000 и 3000 mm при диаметре 720 mm над станиной. Одна шпиндельная платформа масштабируется под длину детали, поэтому растущий объём работы не вынуждает менять семейство станков.

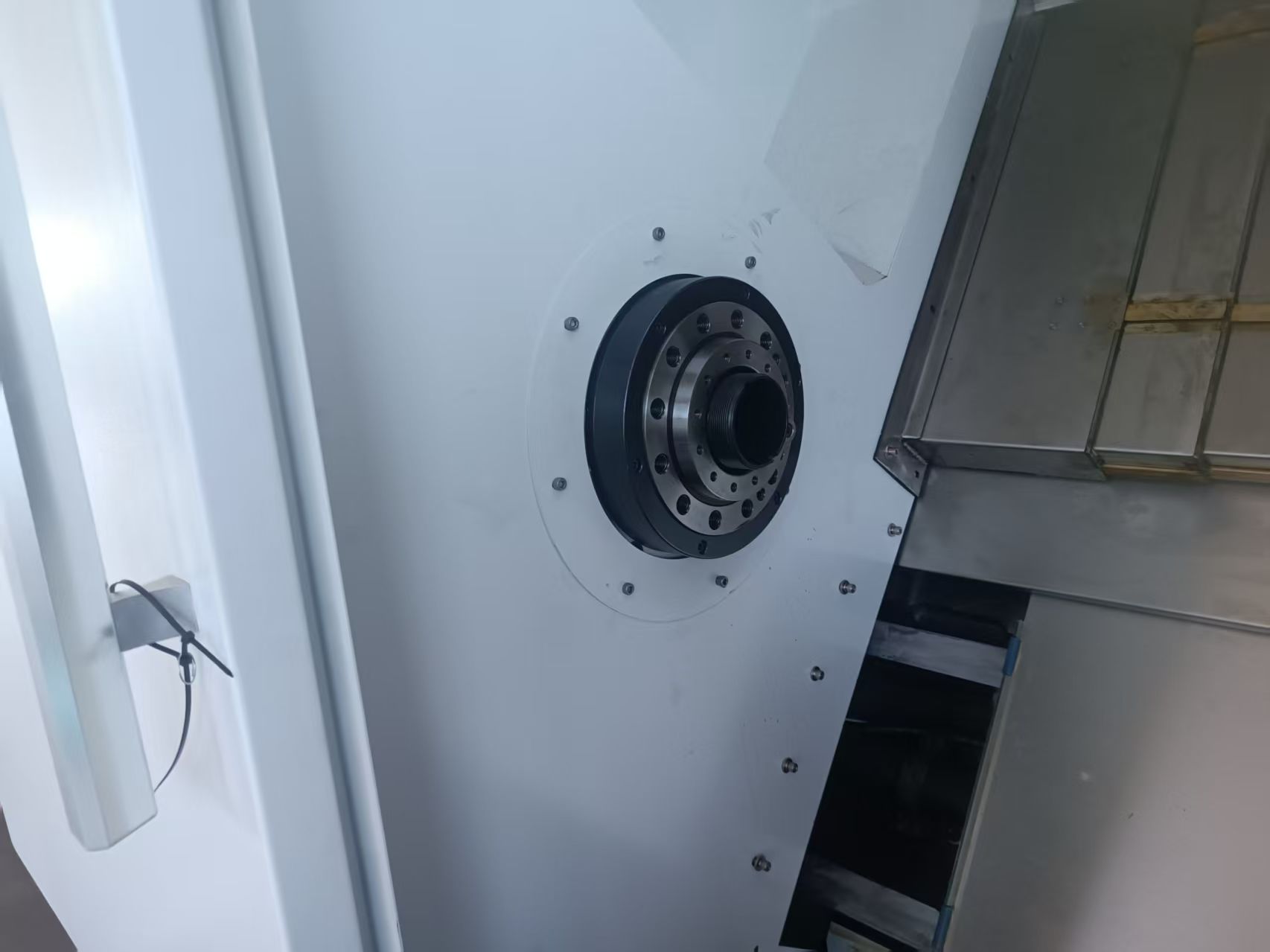

Носок шпинделя A2-8 или A2-11
Варианты шпинделя идут от отверстия 80 mm с прутком 70 mm до отверстия 120 mm с прутком 90 mm. Цеха, обрабатывающие и мелкую арматуру, и крупные фланцы, могут выбрать версию под свою работу.
Шпиндельный двигатель 18.5 kW
Шпиндельный двигатель 18.5 kW несёт крутящий момент для черновых проходов по стали и чугуну без просадки, что делает время цикла предсказуемым в пределах партии.
Ускоренные перемещения 12/16 m/min на самой короткой станине
Ускоренное перемещение по осям X и Z достигает 12 и 16 m/min на модели 1500 mm при ходе 250 mm по X и 1520 mm по Z. Длинный ход по Z и быстрое позиционирование сокращают время между резаниями.
Основные области применения
Линейка TCK70 — это универсальное точение, от фланцев до длинных валов:
- Фланцы, ступицы и детали дискового типа, зажатые в патроне или приспособлении.

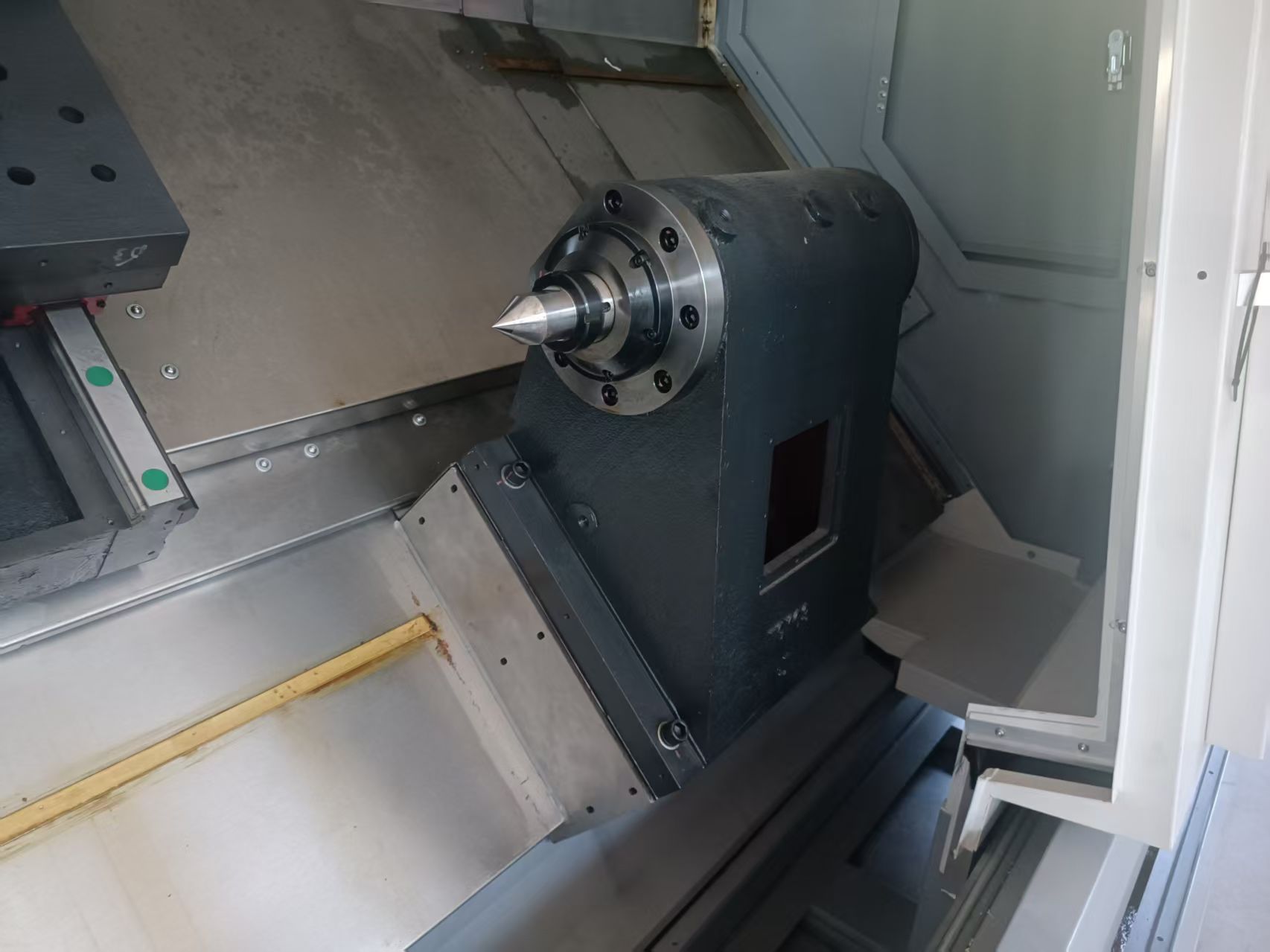

- Валы и ролики, обтачиваемые в центрах с поддержкой задней бабки.
- Компоненты гидравлических и пневматических цилиндров.
- Детали общего машиностроения из стали, чугуна и цветных металлов.
Почему стоит выбрать TCK70?
TCK70 — рабочая лошадка линейки наклонной станины: три длины станины, два размера шпинделя и станина под 45 градусов, которая отводит стружку из зоны резания. Наклонная станина также ставит оператора ближе к работе, что важно на длинных валах, где стружка обычно набивается за инструментом. Для тяжёлых промышленных задач больше массы несёт TCK6350B; для деталей, которым нужно ещё и фрезерование, токарно-фрезерный станок экономит установку.
Параметры продукции
| Спецификация | TCK70-1500 | TCK70-2000 | TCK70-3000 |
| Макс. диаметр обработки над станиной (мм) | 720 | 720 | 720 |
| Длина поворота (мм) | 1500 | 2000 | 3000 |
| Макс. диаметр поворота (мм) | 500 | 630 | 630 |
| Макс. диаметр обточки над суппортом (мм) | 420 | 420 | 420 |
| Тип носа / код | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 |
| диаметр шпильки(mm) | 80 | 120 | 120 |
| Макс, бар капачиТи(мм) | 70 | 90 | 90 |
| Мощность шпиндельного двигателя (KW) | 18.5 | 18.5 | 18.5 |
| Ускоренный ход по оси X (м/мин) | 12 | 10 | 10 |
| Ускоренный ход по оси Z (m/)мин. | 16 | 10 | 10 |
| Ход по оси X (мм) | 250 | 320 | 320 |
| Ход по оси Z (мм) | 1520 | 2050 | 3050 |
| Ход задней бабки (мм) | 1400 | 1950 | 2800 |
| Диаметр пиноли задней бабки (мм) | 110 | 110 | 110 |
| Ход пиноли задней бабки (мм) | 100 | 100 | 100 |
| Масса станка (мм) | 8500 | 9500 | 11000 |
Ваши опасения
Наше обязательство
01Внесли предоплату, но производство не запустили, срок поставки не установлен.
✓Мы письменно подтверждаем график производства до начала работ и оперативно сообщаем о ходе каждого этапа.
02Заказали оборудование дешевле в другом месте, а ключевые комплектующие подменили.
✓Оригинальные детали, собственное производство, данные проверки отправляем до отгрузки.
03Товар задержали на границе из-за документов, разрешений или экспортного контроля товаров двойного назначения.
✓Собственная таможенная команда, законное оформление товаров двойного назначения — это наша повседневная работа.
04Бронирование отменено, дополнительные сборы в порту назначения, оборудование повредилось или заржавело при транспортировке.
✓Тщательная упаковка и логистика, если возникнут проблемы — мы сообщим вам первыми.
05Станок сломался, невозможно связаться с поставщиком, запчасти ждать месяцами.
✓Ответ в течение 24 часов с прослеживаемой историей, стандартный набор запчастей в комплекте.
06Постоянно подталкивают к решению, но важные вопросы остаются без ответа.
✓Отвечаем на все ваши вопросы, связываемся только на ключевых этапах — без спама и назойливых напоминаний.
07Неясно, за предложением стоит настоящий завод или посредник.
✓Более 1000 сотрудников и завод площадью 220 000 м². Приезжайте на проверку в любое время.
Запросить цену
Нужен станок под вашу производственную задачу? Пришлите чертежи деталей и размер партии — инженеры подберут модель, оснастку и схему закрепления.
Свяжитесь с Handemo CNC: sales1@handemocnc.com или WhatsApp +86 135 6320 3038. Также можно отправить запрос здесь.
часто задаваемые вопросы
Часто задаваемые вопросы
Какова минимальная сумма заказа для этой машины?
Мы принимаем заказы от 1 единицы. Каждая машина изготавливается на заказ с полным контролем качества, и время выполнения зависит от модели и требований к настройке. Свяжитесь с нашей командой продаж для текущего времени.
Может ли машина быть настроена для моего приложения?
Да. Handemo предлагает настройку, включая опции шпинделя, системы управления с ЧПУ (Fanuc, Siemens, GSK или другие), интеграцию автоматизации, конфигурации 4-й / 5-й оси, конвейеры чипов и специальную оснастку. Расскажите нам о ваших требованиях к заготовке, и мы предложим лучшую конфигурацию.
Предоставляете ли вы установку и обучение?
Да. Мы обеспечиваем установку и ввод в эксплуатацию на месте, обучение операторов и техническую документацию. Поддержка удаленного видео также доступна для устранения неполадок и оптимизации после доставки.
Какова ваша гарантийная политика?
Стандартная гарантия распространяется на станок в течение 12 месяцев после установки, включая поддержку запасных частей. Расширенные программы гарантийного и профилактического обслуживания доступны по запросу.
Как вы отправляете машину и сколько времени занимает доставка?
Мы экспортируем по всему миру контейнерные или грузовые перевозки с профессиональной упаковкой. Время доставки зависит от страны назначения и заказанной модели. Наша экспортная команда управляет полным логистическим процессом, включая таможенную документацию.
Могу ли я посетить фабрику Handemo перед заказом?
Конечно. Клиенты могут посетить наш завод в Шаньдуне, Китай, для осмотра машины, резки испытаний и личной дискуссии. Мы регулярно принимаем международных клиентов из более чем 150 стран.
